Замена материнской платы Trio Stealth G4
Материнская плата — это схема, которая соединяет все компоненты планшета. Она необходима для корректной работы устройства. Повреждение материнской платы часто мешает включению устройства или выполнению задач и обычно требует замены платы. Наиболее частой причиной повреждений является контакт с водой.
Разборка несколько сложнее, чем в других руководствах по замене для этого устройства. Для отключения всех проводов, соединяющих материнскую плату, потребуется паяльник. Обязательно ознакомьтесь с руководством iFixit по пайке, если у вас нет опыта работы с паяльником. Также потребуется открутить несколько винтов, чтобы извлечь материнскую плату.
Шаг 1
Работа с устройством во включённом состоянии может привести к удару электричеством. Обязательно выключите и отключите устройство от питания перед началом работ.
Переверните планшет так, чтобы задняя панель была сверху.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отстегнуть сборку задней панели от переднего корпуса.
Начните с одного края устройства, вставив пластиковый инструмент между задней панелью и передним корпусом и совершая лёгкие покачивающие движения.
Шаг 3
Как только вам удастся отделить один край задней панели от переднего корпуса, проведите пластиковым инструментом вдоль остальных краёв, чтобы отсоединить их также.
Защёлки, удерживающие заднюю панель прикреплённой к переднему корпусу, иногда бывает трудно разъединить, поэтому не бойтесь приложить силу.
Шаг 4
Снимите заднюю панель с остальной части планшета и отложите её в сторону.
Шаг 5
Пластиковая накладка кнопки громкости может выпасть при снятии задней панели. Отложите её в сторону.
Шаг 6

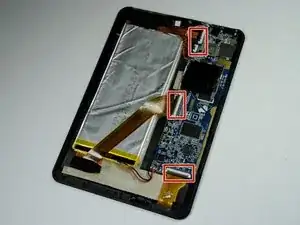

Снимите 4 куска ленты, закрывающие ZIF-разъёмы на материнской плате.
Шаг 7

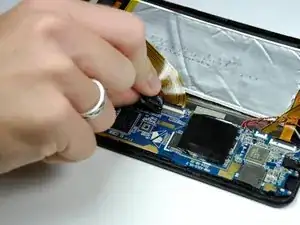

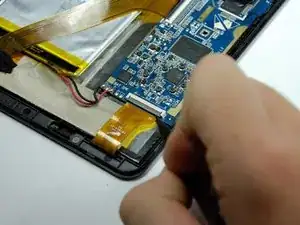

Используйте лопаточку, чтобы перевернуть вверх чёрные защёлки на каждом из четырёх ZIF-разъёмов.

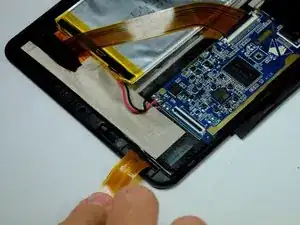

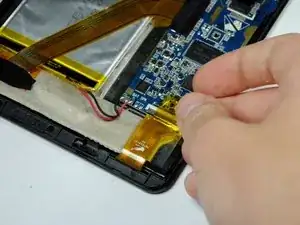

После поднятия защёлок отсоедините концы ленточных кабелей от разъёмов пальцами.
Шаг 8

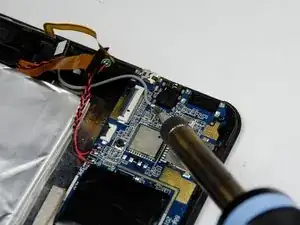

Используйте паяльник, чтобы расплавить припой на каждом проводе, соединяющем их с материнской платой.
Когда припой полностью удалён, отведите провода от материнской платы.
Шаг 9

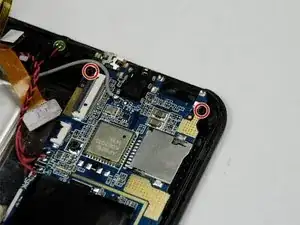

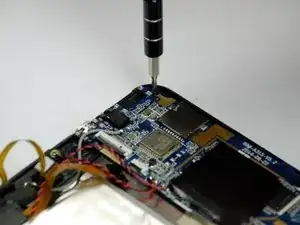

Используйте крестообразную отвёртку J00, чтобы выкрутить два винта длиной 4,3 мм, фиксирующие материнскую плату в устройстве, и отложите их.
Шаг 10

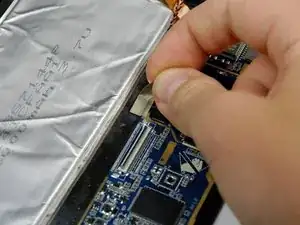

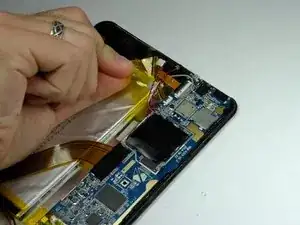

Снимите серебристую полоску ленты с левого края материнской платы.
Шаг 11
Используйте лопаточку, чтобы приподнять материнскую плату и извлечь её из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
