Замена динамиков Toshiba Thrive

Убедитесь, что фиксатоp крышки корпуса разблокирован.

Крышка разблокирована, когда переключатель сдвинут в сторону значка «открыто».

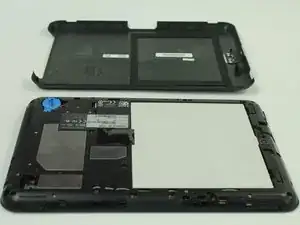

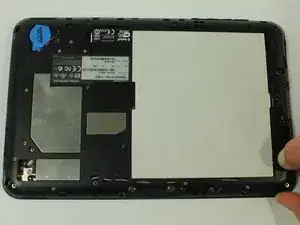

Снимите заднюю крышку, поддевая её от корпуса Thrive.

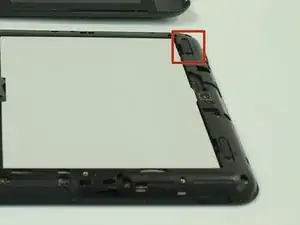

Самое простое место для поддевания — одно из двух посадочных мест динамиков.

Чтобы вынуть аккумулятор, убедитесь, что блокировочный переключатель находится в разблокированном положении.

Аккумулятор разблокирован, когда переключатель сдвинут в положение «разблокировано».

Сдвиньте язычок фиксатора аккумулятора вправо.

Удерживая язычок в этом положении, приподнимите аккумулятор.

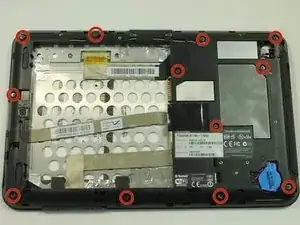

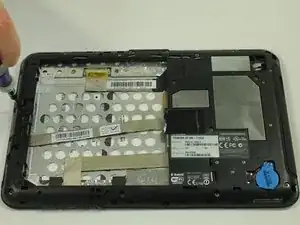

С помощью отвертки PH0 выкрутите 12 винтов, удерживающих заднюю крышку.

Все эти винты одинаковые, поэтому не беспокойтесь о путанице.

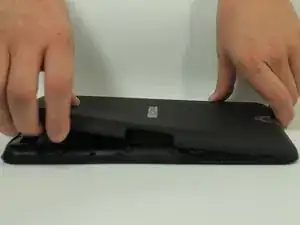

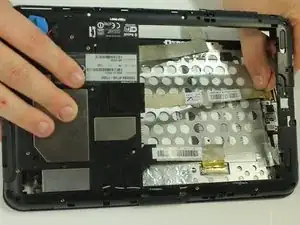

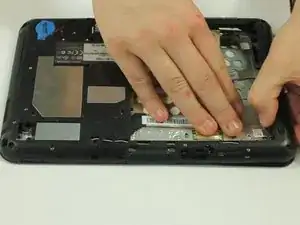

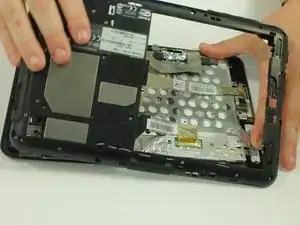

Начните аккуратно отщёлкивать заднюю часть устройства, оставляя её немного приподнятой.

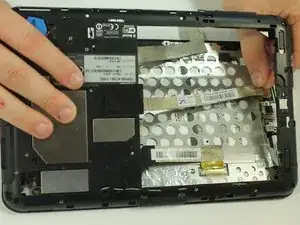

Будьте осторожны, чтобы не повредить и не порвать кабели при снятии задней крышки.

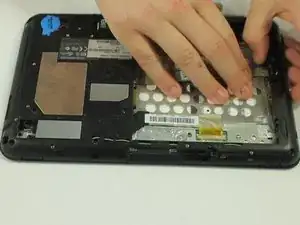

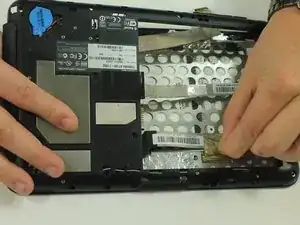

Когда задняя часть корпуса снята, отсоедините провода, аккуратно потянув за пластиковые защёлки, как показано.

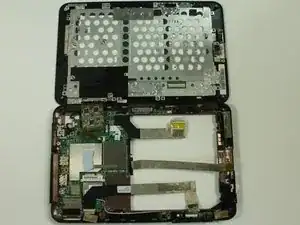

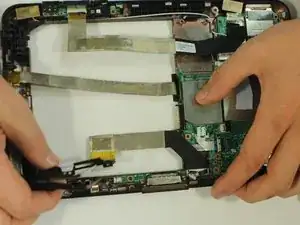

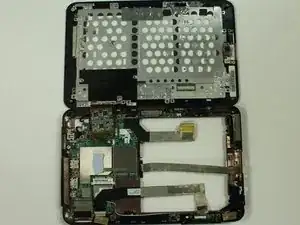

Осторожно откройте устройство, как книгу, и разложите обе половины рядом друг с другом.

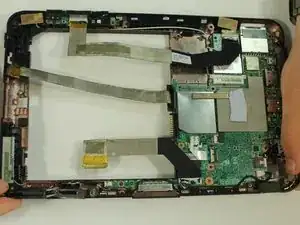

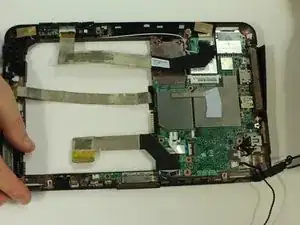

Положите модуль экрана в безопасное место на время выполнения оставшихся шагов.

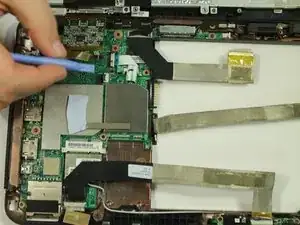

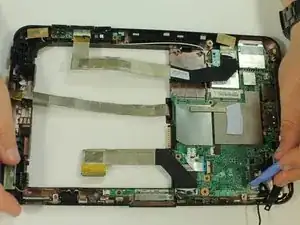

Используйте пластиковый инструмент для вскрытия, чтобы открыть защёлку, удерживающую последний провод на задней части устройства.

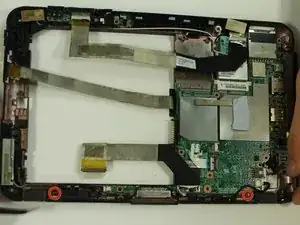

Снимите два винта, удерживающие динамики. Винты имеют длину 3 мм и требуют отвертки PH0.

С помощью пинцета извлеките динамик.

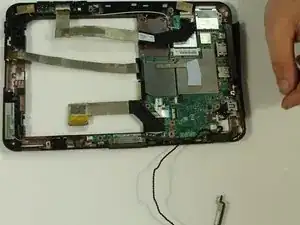

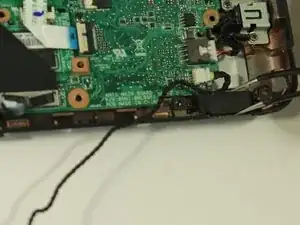

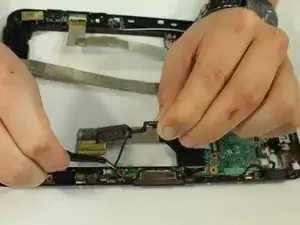

С помощью пинцета снимите провод динамика с зажимов, удерживающих его на месте.

После снятия положите левый динамик в сторону.

Снова используйте пинцет, чтобы вынуть правый динамик из его посадочного места.

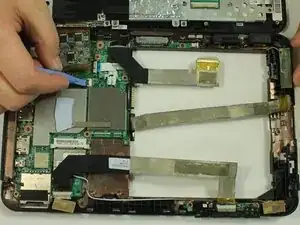

Используйте пластиковый инструмент для вскрытия, чтобы вытащить разъём, соединяющий динамик с материнской платой, из его порта.
