Замена экрана Trio Stealth G2 Hype

Удалите два винта Phillips #0 длиной 1,2 мм, расположенных сбоку у кнопки питания.

Используя пластиковый инструмент для вскрытия, вставьте его между задней панелью и экраном, начиная с угла справа от стороны с кнопкой питания, и начните отделять заднюю крышку.

Будьте осторожны при открытии задней крышки — она подключена хрупкими проводами к динамику.

Снимите динамики, полностью отключив заднюю крышку вручную.

Осторожно отлепите ленту, фиксирующую провода, подключенные к динамику.

Чтобы установить динамики обратно после их снятия, придётся припаять провода обратно к плате.

Красный провод припаяйте к клемме "+", а чёрный провод — к клемме "-".

Оттяните динамик и провода от платы.

Прижав плату, медленно оторвите аккумулятор от ленты на задней стороне экрана.

Пока что держите все провода подключёнными.

Для установки нового аккумулятора после снятия проводов потребуется припаять провода нового аккумулятора к плате.

Красный провод припаяйте к клемме "+", а чёрный — к клемме "-".

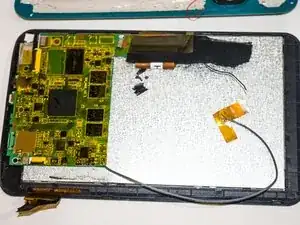

Снимите провода с платы.

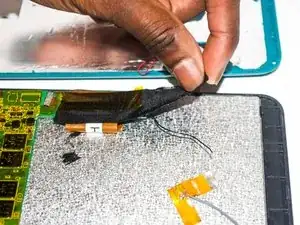

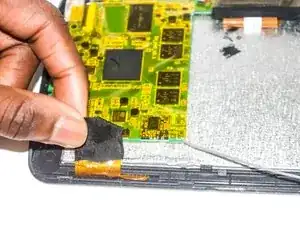

Отклейте чёрную ленту, расположенную слева от платы.

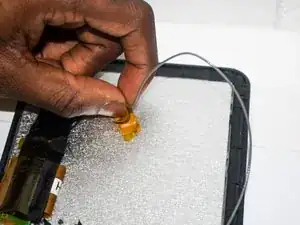

Отклейте оранжевую ленту, удерживающую провод, идущий с нижней левой стороны платы.

Винты, которые нужно убрать для снятия платы, находятся в верхней части рядом с разъёмом зарядки.

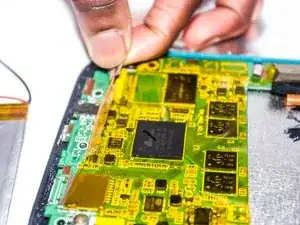

Чтобы получить доступ к винтам, осторожно оторвите тонкую жёлтую плёнку, покрывающую плату, только до тех пор, пока винты не станут доступны.

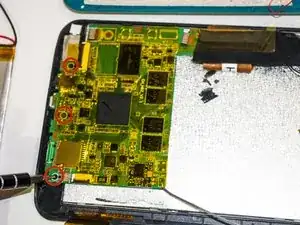

Удалите три винта Phillips #1 длиной 1,2 мм, используя отвёртку из набора 26 Bit Driver Kit.

Снимите оранжевую ленту, фиксирующую провода на задней части экрана.

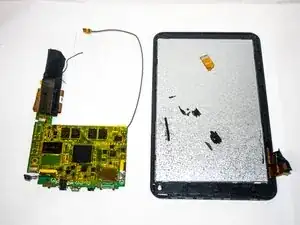

Просто поднимите плату с задней части экрана.

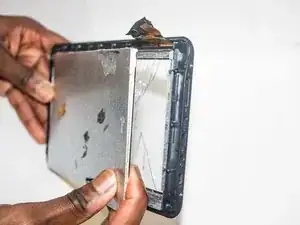

Чтобы отделить экран от корпуса, удерживайте устройство за углы и аккуратно раздвигайте их.

Осторожно, но уверенно вытащите экран из корпуса.

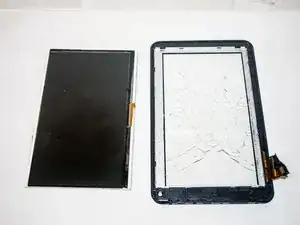

После извлечения экрана остаётся дигитайзер — элемент, который позволяет планшету распознавать прикосновения.
