Замена динамиков Toshiba Thrive 4G

Чтобы снять внешнюю панель, подденьте лопаткой между передней и задней панелями и разъедините их.

Найдите переключатель блокировки в левом верхнем углу устройства и переведите его в положение «разблокировано». (слева направо)

Сдвиньте пальцами фиксатор, расположенный в правом верхнем углу устройства, вправо.

Держа фиксатор сдвинутым вправо, другой рукой потяните аккумулятор от внутренней рамки.

Чтобы заменить аккумулятор, возьмите новый элемент и переверните его, чтобы увидеть предупреждения и технические характеристики конкретного аккумулятора.

Найдите выемку в нижней части аккумулятора с черными отверстиями.

Сориентируйте черные отверстия по отношению к золотым контактным штифтам на внутренней рамке и вставьте аккумулятор на место.

Переведите переключатель блокировки/разблокировки в положение «заблокировано»

Выполните шаги из руководства по замене аккумулятора, чтобы снять внешнюю панель и извлечь аккумулятор из посадочного места

Найдите и удалите 14 винтов, расположенных по внешнему краю планшета. Для этого используйте крестовую отвертку PH0.

Используйте лопаткy, чтобы ослабить сцепление между внутренней рамкой и металлическим корпусом под пластиковой панелью. Для этого поместите лопаткy между двумя поверхностями и поднимите вверх.

Повторите последний шаг с каждой стороны планшета

Когда пластиковая панель достаточно ослабнет, Вы сможете снять её вручную

При подъёме пластиковой панели Вы заметите несколько ленточных кабелей, прикрепленных к металлическому корпусу.

Аккуратно подденьте ленту, удерживающую кабели, с помощью лопатки.

Теперь можно безопасно поднять оставшуюся пластиковую панель с устройства

Чтобы снять камеру, сначала удалите один винт, который её фиксирует. Для этого потребуется крестовая отвертка PH0.

Далее отсоедините ленточный кабель, подключённый к камере. Слегка подденьте ленту с помощью лопатки, чтобы освободить её.

Затем подденьте оставшуюся часть камеры и снимите её с платформы

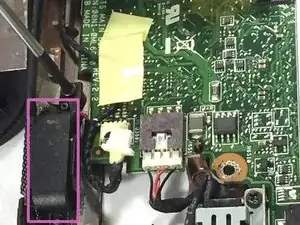

Динамики расположены на правой стороне устройства. Один динамик — ближе к верхней части устройства, второй — внизу, чуть ниже кнопок регулировки громкости.

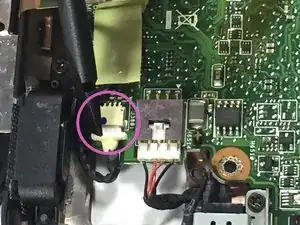

Найдя динамик, отсоедините провод, подключенный к плате логики.

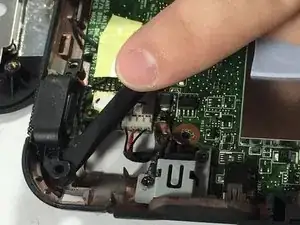

Используйте лопаткy, чтобы оттянуть шнур от платы логики.

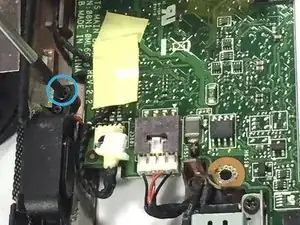

Найдите винт, который удерживает динамик. Он расположен по нижнему краю динамика.

Снимите винт крестовой отверткой PH0

С помощью лопатки снимите динамик с платы.

Верхний динамик соединён с нижним через чёрный провод.

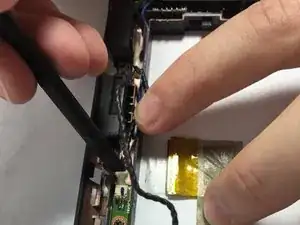

Вытяните провод пальцами до второго динамика, который находится чуть ниже кнопок регулировки громкости.

Снятие второго динамика выполняется так же, как и первого.

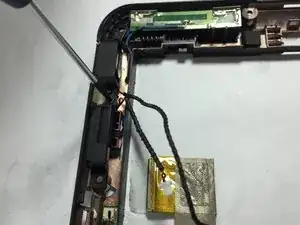

Найдите винт и открутите динамик крестовой отверткой PH0.

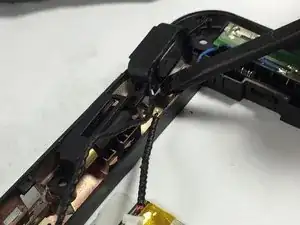

С помощью лопатки снимите динамик с его посадочного места
