Замена фронтальной камеры Toshiba Thrive 4G

Чтобы снять внешнюю крышку, вставьте лопаточку между передней и задней панелями и разъедините их.

Найдите переключатель блокировки в верхнем левом углу устройства и переведите его в положение «отпирание». (слева направо)

С помощью пальцев нажмите на фиксатор, расположенный в верхнем правом углу устройства, сдвиньте его вправо.

Удерживая фиксатор в правом положении, другой рукой оттяните аккумулятор от внутренней рамки.

Чтобы установить аккумулятор, возьмите новый элемент и переверните его, чтобы увидеть предупреждения и технические характеристики.

Найдите выемку в нижней части аккумулятора с чёрными отверстиями.

Совместите чёрные отверстия с золотыми контактными выступами на внутренней рамке и задвиньте аккумулятор на место.

Переведите переключатель блокировки в положение «запирание».

Повторите действия из руководства по замене аккумулятора, чтобы снять внешнюю крышку и извлечь аккумулятор из посадочного места.

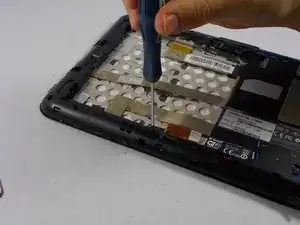

Найдите и выкрутите 14 винтов, расположенных по внешнему краю планшета. Для этого используйте крестовую отвертку Phillips #0.

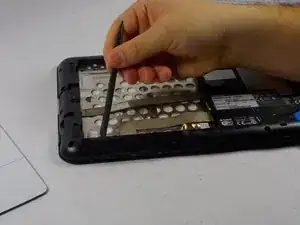

Используйте лопаточку, чтобы ослабить соединение между внутренней рамкой и металлическим корпусом под пластиковой панелью. Вставьте лопаточку между двумя поверхностями и поднимите вверх.

Повторите предыдущий шаг по каждой стороне планшета.

Когда пластиковая крышка достаточно ослабнет, Вы можете снять её вручную.

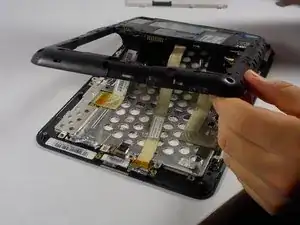

При подъёме пластиковой крышки Вы заметите несколько шлейфов, прикреплённых к металлической рамке.

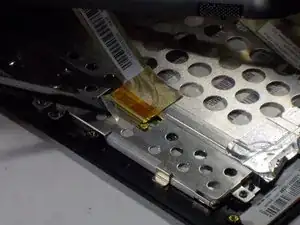

С помощью лопаточки аккуратно отогните ленту, фиксирующую шлейфы.

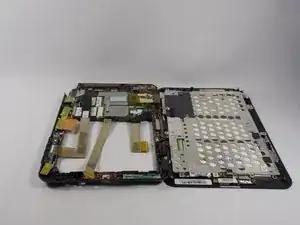

Теперь Вы можете безопасно поднять оставшуюся пластиковую панель и снять её с устройства.

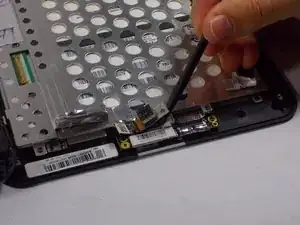

Чтобы снять камеру, сначала выверните один винт, который её фиксирует. Для этого понадобится крестовая отвертка Phillips #0.

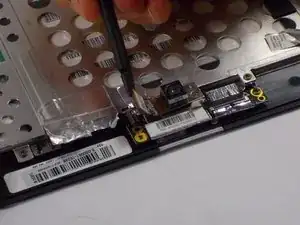

Далее отсоедините шлейф, подключённый к камере. С помощью лопаточки аккуратно подденьте и отведите ленту.

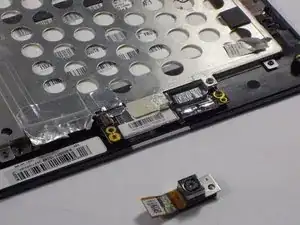

Затем с помощью лопаточки приподнимите камеру и снимите её с площадки.
