Замена динамика Trio Stealth G4
Динамик позволяет устройству воспроизводить звук вслух. Замену динамика может потребоваться выполнить, если ваш планшет не воспроизводит звук через встроенные динамики, но звук есть при подключенных наушниках.
Разборка относительно простая, но потребует использования паяльника для отсоединения нескольких проводов. Обязательно ознакомьтесь с руководством iFixit по пайке, если у вас нет опыта пайки. Также потребуется удалить несколько винтов, чтобы извлечь динамик.
Шаг 1
Работа с устройством во включённом состоянии может привести к электрическому удару. Перед началом обязательно выключите устройство и отключите его от питания.
Переверните планшет так, чтобы задняя панель была сверху.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать сборку задней панели от передней рамки.
Начните с одного края устройства, вставив пластиковый инструмент между задней панелью и передней рамкой и выполняя мягкие покачивающие движения.
Шаг 3
После того как вам удастся отделить один край задней панели от передней рамки, проведите пластиковым инструментом вдоль остальных краёв, чтобы отсоединить их.
Защёлки, удерживающие заднюю панель на передней рамке, иногда трудно разъединяются, поэтому не бойтесь приложить небольшую силу.
Шаг 4
Снимите заднюю панель с остальной части планшета и отложите её в сторону.
Шаг 5
Пластиковая накладка кнопки регулировки громкости может выпасть при снятии задней панели. Отложите её в сторону.
Шаг 6

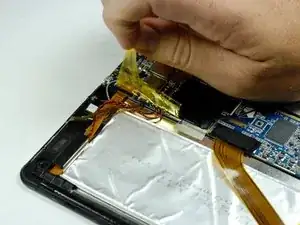

Снимите жёлтую ленту, закрывающую пучок проводов, расположенный возле верхнего правого угла аккумулятора.
Шаг 7

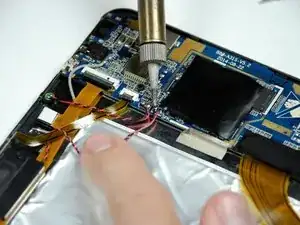

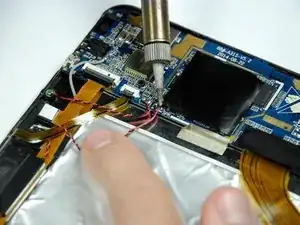

Используйте паяльник, чтобы расплавить припой на красном и чёрном проводах, которые соединяют динамик с платой.

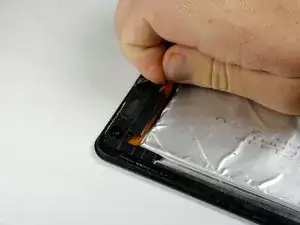

После полного удаления припоя оттяните провода от платы.
Шаг 8

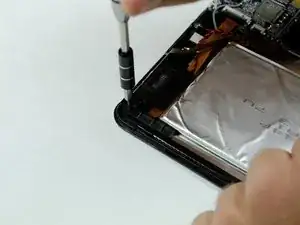

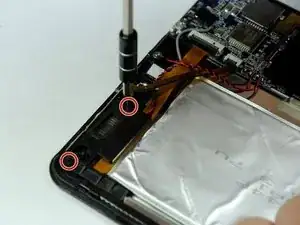

Используйте отвёртку Phillips J000, чтобы вынуть два винта длиной 4,3 мм, крепящие динамик к корпусу, и отложите их в сторону.
Шаг 9

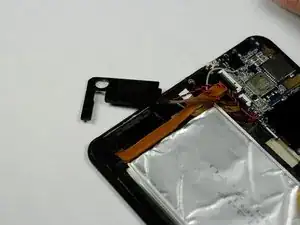

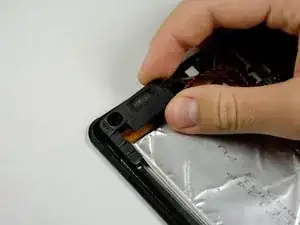

Снимите пластиковый L-образный корпус динамика пальцами и извлеките его из планшета.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
