Замена камеры Trio AXS 3G
Снятие камеры не должно быть сложной задачей, однако следует действовать осторожно и ни в коем случае не повреждать и не мешать кабелям и другим компонентам, находящимся возле камеры.
Шаг 1
На задней панели устройства имеется белый держатель карты SD, который закрывает винты, крепящие заднюю панель к планшету.
Используйте большие пальцы, чтобы сдвинуть небольшой держатель карты SD вверх и снять его.
Шаг 2
Отверткой Phillips #000 отвинтите 5 винтов длиной 4 мм и 3 мм в верхней части.
Шаг 3
Вставьте пластиковый инструмент для вскрытия между задней панелью и передней частью планшета и аккуратно отожмите панель от корпуса.
Не применяйте чрезмерную силу — экран хрупкий и может треснуть.
Лучше всего начинать поддевание с нижней части планшета при снятии задней панели.
При снятой задней панели также сместится элемент регулировки громкости.
Шаг 4

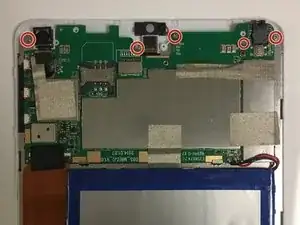

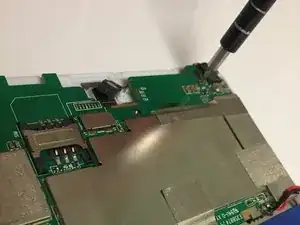

Отверните 5 винтов #000 длиной 4 мм и 3 мм вокруг планки.
Шаг 5

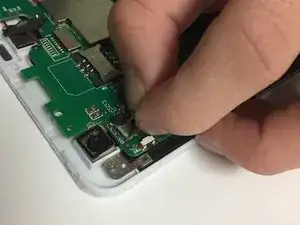

Отклейте ленту поверх разъёма, соединяющего камеру с материнской платой.
Шаг 6

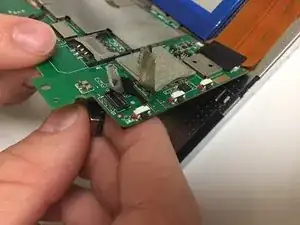

Небольшим усилием приподнимите материнскую плату.
Шаг 7

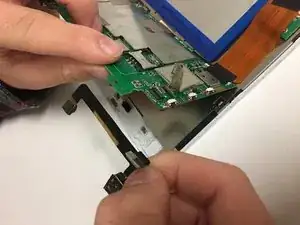

Отсоедините камеру от материнской платы сверху и выньте шлейф камеры.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
