Замена батареи Trio Stealth G4

Работа с устройством при включенном состоянии может привести к электрическому удару. Перед началом обязательно выключите и отключите устройство от питания.

Переверните планшет так, чтобы задняя панель была обращена вверх.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать заднюю панель от переднего корпуса.

Начните с одного края устройства, вставив пластиковый инструмент между задней панелью и передним корпусом и выполняя мягкие покачивающие движения.

Когда Вам удастся отделить один край задней панели от переднего корпуса, проведите пластиковым инструментом вдоль остальных краев, чтобы отсоединить их тоже.

Защёлки, удерживающие заднюю панель прикреплённой к переднему корпусу, иногда могут быть достаточно тугими, поэтому не бойтесь приложить некоторую силу.

Снимите заднюю панель с остальной части планшета и отложите её в сторону.

Пластиковая накладка кнопки регулировки громкости может выпасть при снятии задней панели. Отложите её в сторону.

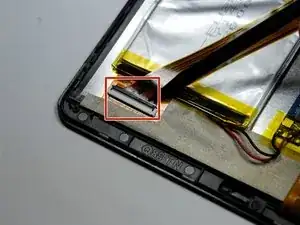

Снимите чёрную ленту, закрывающую разъём с нулевым усилием вставки (ZIF), который фиксирует конец жёлтого шлейфа, лежащего поверх батареи.

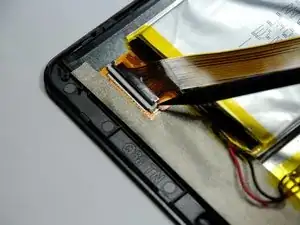

Подденьте лопаткой чёрный язычок на разъёме ZIF и переверните его вверх.

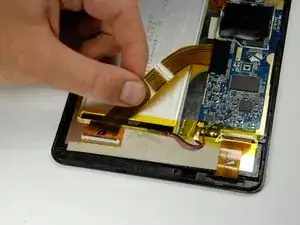

После того как язычок поднят, отсоедините конец шлейфа от разъёма пальцами.

Аккуратно снимите жёлтую ленту с красного и чёрного проводов, соединяющих батарею с платой.

Используйте паяльник, чтобы расплавить припой на контактах на плате.

Когда припой полностью удалён, оттяните провода от платы.

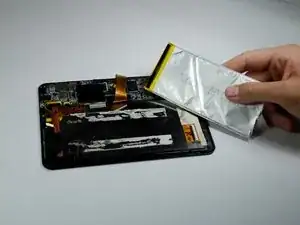

С помощью лопатки аккуратно отцепите батарею от планшета.

Не сгибайте литий-ионную батарею. Это может привести к возгоранию.
