Замена материнской платы Trio AXS 3G

На задней панели устройства находится белый отсек для SD-карты, который защищает винты, соединяющие заднюю панель с планшетом.

Используйте большие пальцы, чтобы сдвинуть вверх и снять небольшой отсек для SD-карты.

С помощью отвертки с крестовым шлицем #000 открутите 5 винтов длиной 4 мм и 3 мм в верхней части.

Вставьте пластиковый инструмент для открытия между задней панелью и передней частью планшета и осторожно подденьте ее.

Не поддевайте слишком сильно, так как экран хрупкий и может треснуть.

Лучше всего начинать с нижней части планшета при снятии задней панели.

Также отсоединится элемент громкости, когда задняя панель будет удалена.

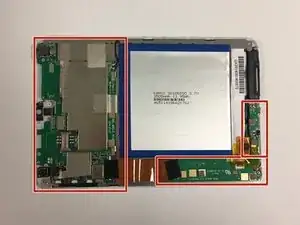

Материнская плата состоит из серии зеленых панелей. Большая часть расположена над батареей и поддерживает камеру. Более мелкая часть расположена ближе к низу и поддерживает динамики. Необходимо будет отсоединить несколько подключений с использованием паяльного инструмента.

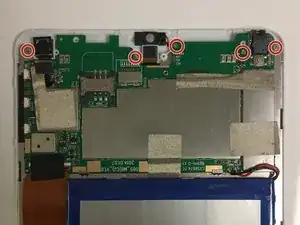

Используя отвертку #000, открутите 5 винтов, соединяющих материнскую плату с устройством.

Необходимо отключить батарею от материнской платы.

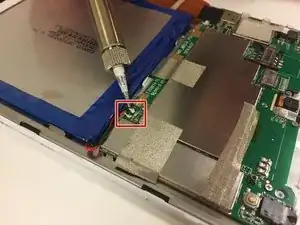

С помощью паяльного инструмента расплавьте две металлические части, соединяющие провода батареи с материнской платой.

Вы можете удалить батарею полностью на этом этапе. Это упростит следующий шаг, но не обязательно.

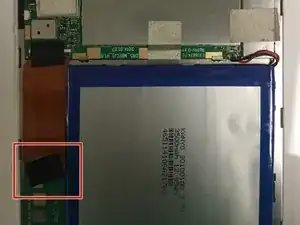

Отключите серебряную ленту, соединяющую материнскую плату с металлической панелью.

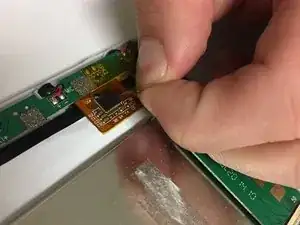

Отключите шлейф от нижней части материнской плата.

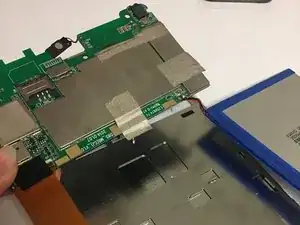

Удалите материнскую плату и отложите в сторону.

Меньшая часть материнской платы расположена внизу с динамиком.

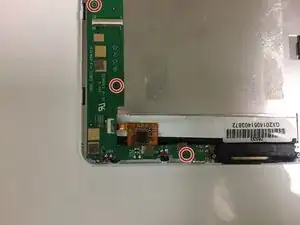

С помощью отвертки #000 открутите три винта длиной 3 мм, которые крепят меньший сегмент материнской платы к планшету.

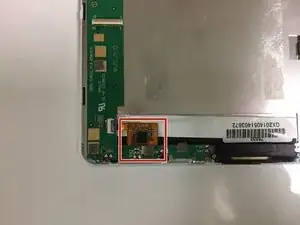

Осторожно удалите желтую пленку, расположенную ближе к низу.

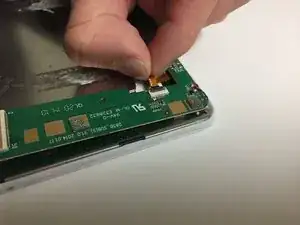

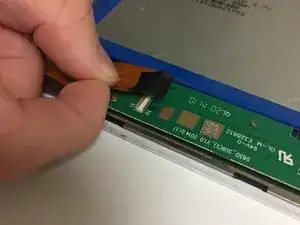

Осторожно отключите небольшой шлейф, находящийся под пленкой.

Еще одно соединение находится под этой частью материнской платы.

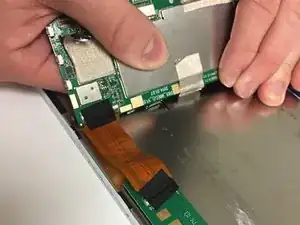

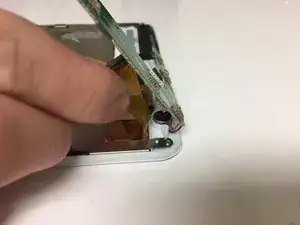

Подняв материнскую плату, отключите второй шлейф, находящийся под ней.

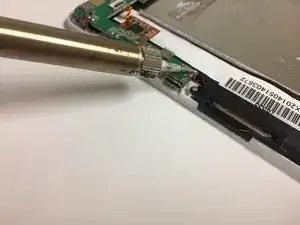

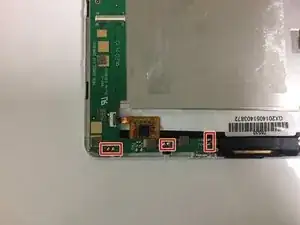

С помощью паяльного инструмента расплавьте шесть металлических соединений, расположенных ближе к нижней части планшета.

Не расплавьте провода.

После расплавления соединений можно будет удалить остальную часть материнской платы из планшета.
