Замена разъёма для наушников Toshiba Excite 10 AT300

Извлеките SD‑карту из разъёма для SD‑карты.

Используйте медиатор для разъёма, чтобы отделить переднюю и заднюю панели: подденьте инструментом край экрана и проведите им по периметру устройства.

Убедитесь, что вы отщёлкнули все защёлки на задней панели, иначе её снятие будет затруднено и может повредить планшет.

Отсоедините кабель динамика от разъёма, захватив обе стороны белого штекера пинцетом и потянув прямо наружу.

Будьте осторожны, чтобы не вырвать провода из белого штекера.

Используя отвёртку Phillips #00, удалите следующие винты:

Пять винтов Phillips #00, длиной 3 мм

Осторожно приподнимите аккумулятор, оттягивая его от язычка, удерживающего его внизу.

Держась за поднятый аккумулятор, с помощью пинцета отсоедините кабель аккумулятора от его разъёма.

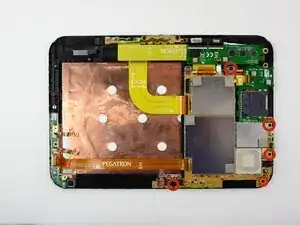

Используя отвёртку Phillips #00, удалите следующие винты:

Пять винтов Phillips #00, длиной 3 мм

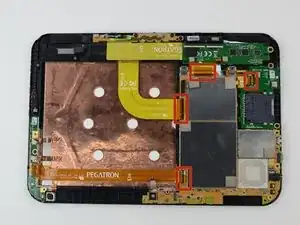

Снимите 4 куска оранжевой ленты руками или пинцетом.

С помощью лопатки приподнимите белую часть корпуса ленточного кабеля.

Руками или пинцетом аккуратно отделите четыре ленточных кабеля от чёрной части корпуса.

Верхний левый ленточный кабель на первой фотографии снимается путём приподнимания чёрной части корпуса, а не белой.

Осторожно — не сгибайте ленточные кабели, так как повреждение может привести к неправильной работе устройства.

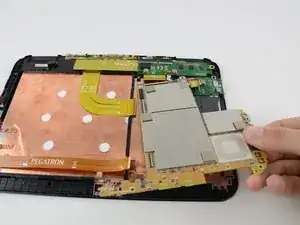

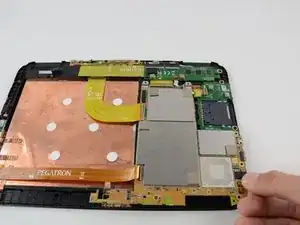

Слегка приподнимите плату из корпуса устройства руками.

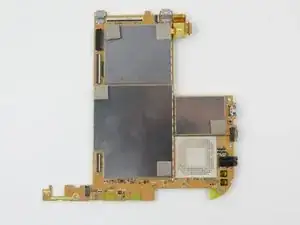

Будьте чрезвычайно осторожны с извлечённой платой. Она содержит хрупкие компоненты, повреждение которых может привести к неисправности устройства.

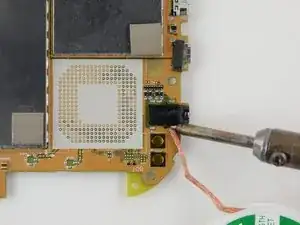

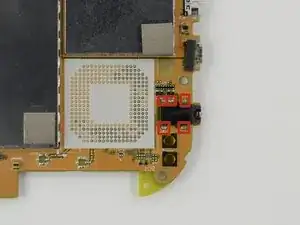

Используя паяльник и оплетку для выпаивания, удалите припой с пяти выводов, соединяющих разъём для наушников с платой.

Замените сломанный разъём для наушников на новый. С помощью паяльника припаяйте разъём к тем же пяти выводам, к которым был припаян старый разъём.
