Замена датчика экрана Oregon Scientific Meep! X2

Снимите оранжевые крышки с левой и правой сторон устройства, поддевая их вверх у защёлок.

Снимите заднюю крышку, выкрутив все шесть винтов Phillips #00 (3.5 мм x 4.5 мм) с левой и правой стороны устройства.

Используйте пластиковые инструменты для вскрытия, чтобы отстегнуть защёлки по краям корпуса.

С помощью пинцета аккуратно вытяните сенсор кнопки питания из посадочного гнезда корпуса.

С помощью паяльной станции выпаяйте и удалите кнопку питания с материнской платы.

В случае замены экрана или датчика экрана этапы выпайки можно пропустить.

Пинцетом аккуратно извлеките микрофон из гнезда в корпусе.

Выпаяйте модуль микрофона с материнской платы с помощью паяльной станции.

В случае замены экрана или датчика экрана этапы выпайки можно пропустить.

Подденьте пластиковым инструментом под белый квадратный корпус камеры и приподнимите вверх, чтобы отцепить модуль камеры от материнской платы.

Выдвиньте вторую камеру из её посадочного места с помощью одного из пластиковых инструментов для вскрытия.

Обязательно отклейте чёрную клейкую пену от металлического корпуса, чтобы правильно вынуть камеру.

Освободите чёрную фиксирующую клипсу на шлейфе с помощью пластикового инструмента для вскрытия.

Аккуратно отсоедините золотистый шлейф от материнской платы. Обе камеры останутся прикреплёнными к шлейфу.

Ослабьте фиксирующие клипсы на соединении шлейфа, поместив пластиковый инструмент между чёрной и белой частями клипсы. Потяните вниз в сторону золотистого шлейфа.

После освобождения левой и правой клипс извлеките золотистый шлейф из разъёма, аккуратно потянув его наружу.

Удалите два винта Phillips #00 (4.5 мм x 3 мм), расположенные на материнской плате.

Поднимите серебристый прямоугольный фиксатор, чтобы получить доступ к правому винту Phillips #00 (4 мм x 3.5 мм).

Открутите левый и правый винты Phillips #00 (4 мм x 3.5 мм).

После откручивания аккуратно приподнимите материнскую плату от остальной части устройства.

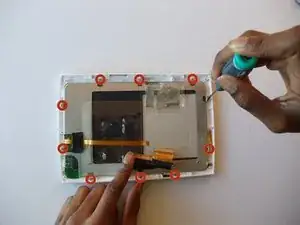

Удалите 10 винтов Phillips #00 (3.5 мм x 4 мм) вокруг металлической рамки экрана.

Оставьте прозрачную ленту на задней стороне экрана до тех пор, пока не будете готовы снять его с белого пластикового корпуса.

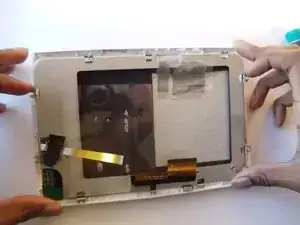

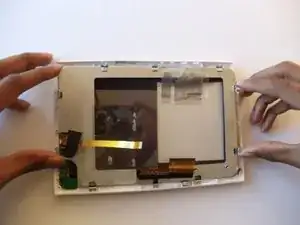

Медленно снимите металлическую рамку и экран с белого корпуса, аккуратно подтягивая концы металлической рамки вверх.

Снимите пластиковую ленту с задней стороны экрана.

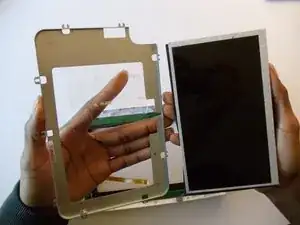

Аккуратно отделите экран от металлической рамки.

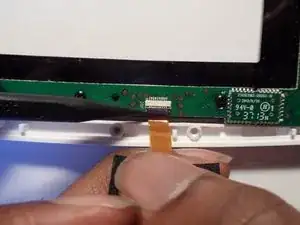

Используйте лопатку, чтобы освободить фиксирующую клипсу шлейфа, расположенную в крайнем левом углу датчика экрана.

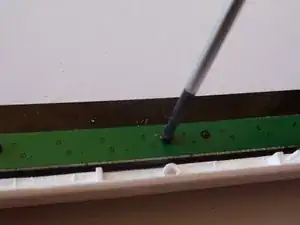

Открутите все 14 чёрных винтов Phillips #00 (3 мм x 3 мм) на датчике экрана.

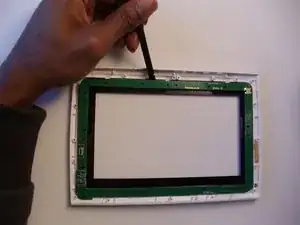

С помощью лопатки аккуратно отстегните датчик от белого корпуса.
