Замена динамиков NABI XD

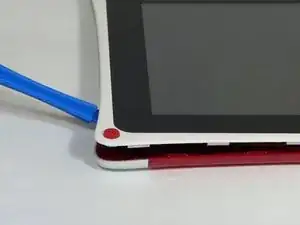

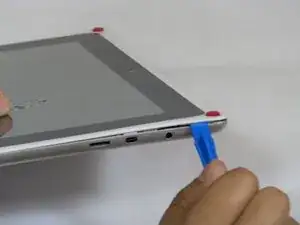

Используйте пластиковый инструмент для вскрытия в шве в верхнем левом углу, затем подденьте и разомкните угол.

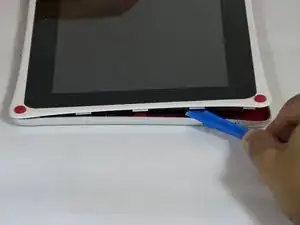

Затем проведите пластиковым инструментом по бокам Nabi. Корпус будет постепенно открываться.

Там находятся небольшие пластиковые защелки, которые нужно отпустить. Аккуратно приложите наружное усилие, пока защелки не освободятся.

Обойдите NABI XD и отделите заднюю панель от устройства.

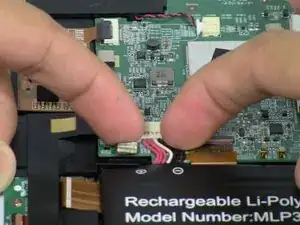

Разместите ногти по обе стороны от разъёма и потяните его прямо назад, отводя от держателя.

Батарея приклеена к основанию, поднимайте осторожно.

Чтобы вынуть батарею, приподнимите её от платы.

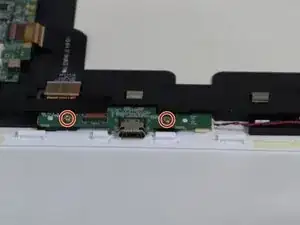

Удалите два винта Phillips 4 мм крестовой отверткой PH#0.

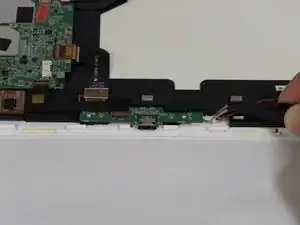

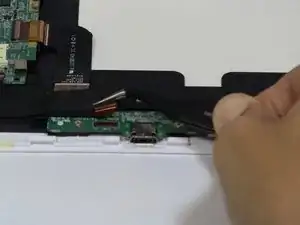

Отсоедините провод левого (L) динамика от разъёма зарядного порта, захватив его по бокам пинцетом и потянув прямо назад.

Используйте ногти или лопаточку, чтобы приподнять маленькую фиксирующую планку, затем потяните шлейф прямо назад, чтобы снять его.

Поднимите модуль зарядного порта из NABI XD.

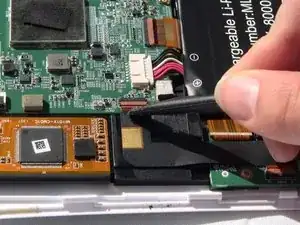

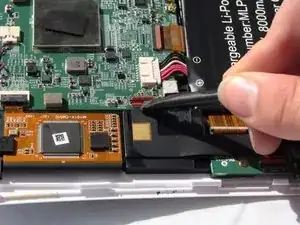

Чтобы снять отмеченные шлейфы, используйте ногти или лопаточку, чтобы поднять маленькую защёлку.

Используйте точный пинцет, чтобы аккуратно вытянуть шлейфы прямо из разъёмов.

Вам нужно снять 4 шлейфа

Отключите камеру, подняв шлейф прямо вверх. Также аккуратно отсоедините оставшийся шлейф, поднимая его вверх.

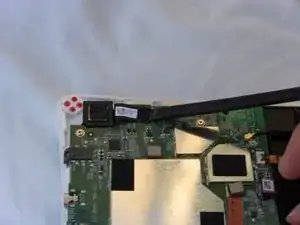

Чтобы отсоединить антенный провод, используйте пинцет, чтобы дернуть разъём прямо с платы.

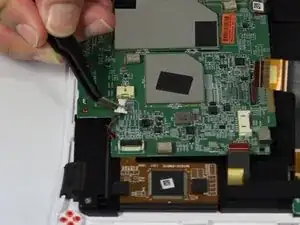

Отсоедините правый динамик, захватив головку провода по бокам и потянув её назад из разъёма.

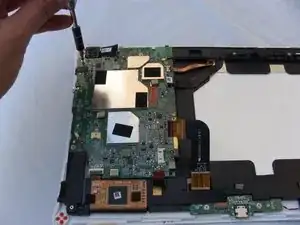

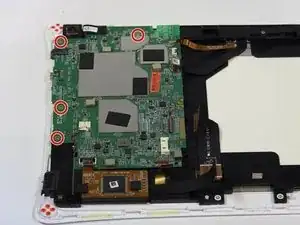

Удалите четыре винта Phillips 4 мм крестовой отверткой PH#0.

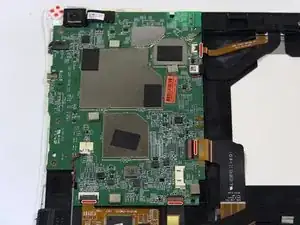

Поднимите материнскую плату вверх, отводя её от Nabi XD.

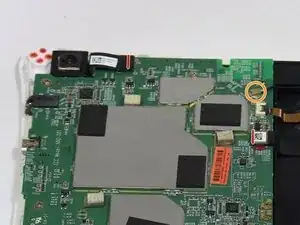

Снятие правого (R) динамика:

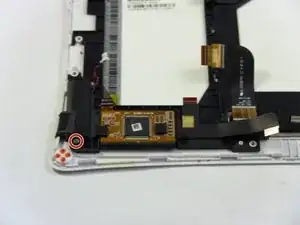

Удалите один винт Phillips 4 мм.

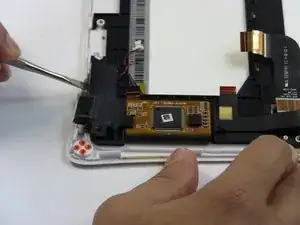

Используйте металлическую лопаточку, чтобы отделить динамик от рамки.

Динамик приклеен к NABI XD, для отделения потребуется некоторое усилие.

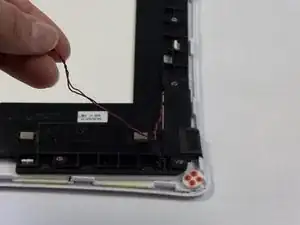

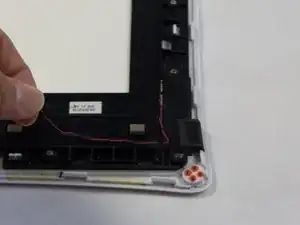

Снимите провод левого (L) динамика с рамки, потянув его в сторону и вверх.

Провод в этом шаге подключён к зарядному порту. Его снятие подробно показано в шаге 6.

Снятие левого (L) динамика:

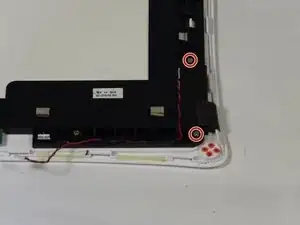

Удалите два винта Phillips 4 мм.

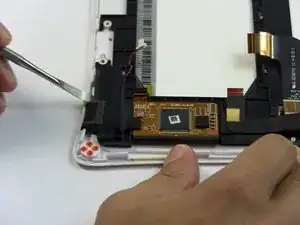

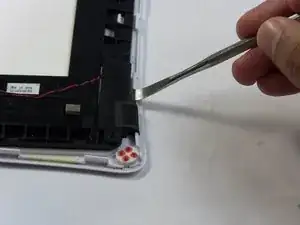

Используйте металлическую лопаточку, чтобы отделить динамик от рамки.
