Замена аккумулятора и LED-экрана Neo3Do

Поверните Neo3DO лицевой стороной вниз так, чтобы логотип был обращён к Вам.

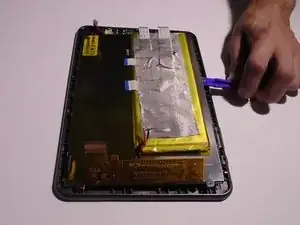

Вставьте пластиковый инструмент для вскрытия между металлической рамкой и пластиковой задней панелью, как показано.

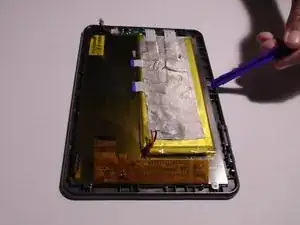

Аккуратно подденьте заднюю панель вверх.

Убедитесь, что инструмент не соскользнёт внутрь устройства и не повредит внутренние элементы.

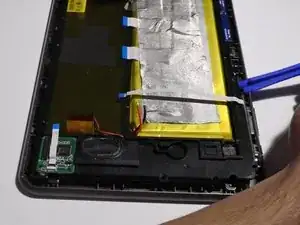

Когда задняя панель отщёлкнется от нижней части и боков Neo3DO, поднимите панель вверх и отделите её от планшета.

При установке задней панели совместите её верхний край с верхним краем Neo3DO, как показано.

Верхний край устройства — это край, ближайший к камере. Верх задней панели — та сторона, на которой есть отверстие для камеры.

Удалите всю ленту, прикреплённую к плате.

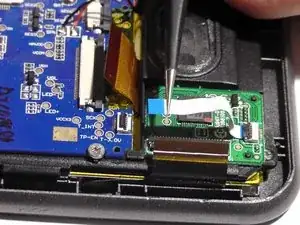

Вытащите чёрные защёлки с помощью пластикового лопатки.

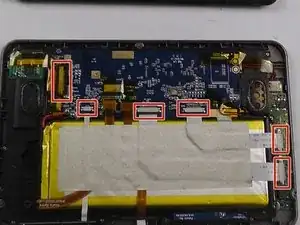

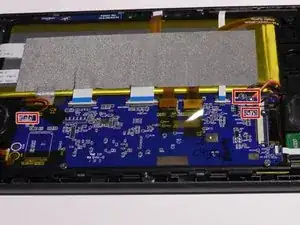

Все разъёмы, для которых требуется тот же приём, отмечены на первой фотографии.

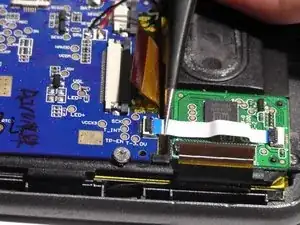

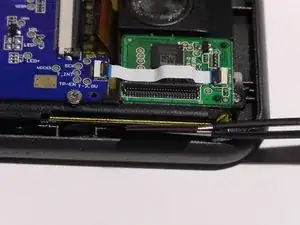

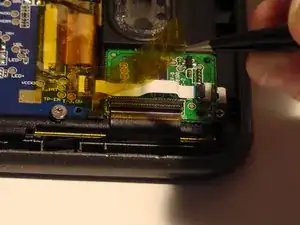

Снимите проводной шлейф с разъёма.

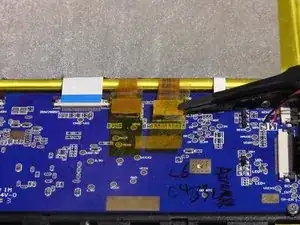

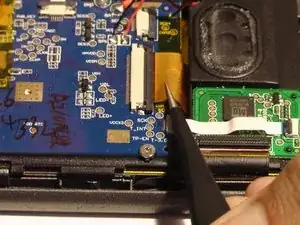

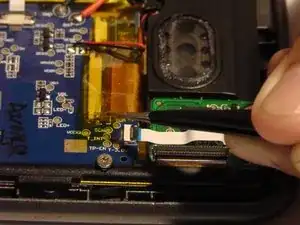

Поднимите чёрную защёлку, затем снимите проводной шлейф.

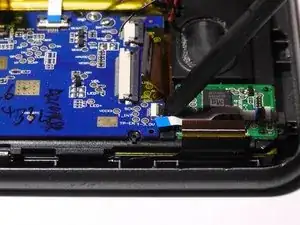

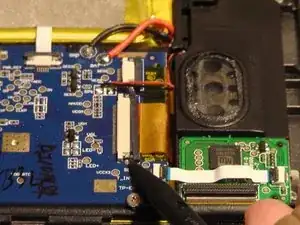

Поднимите чёрную защёлку, затем снимите проводной шлейф.

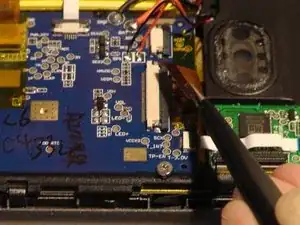

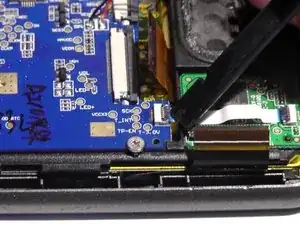

Схватите боковую часть защёлки и потяните вверх, чтобы вынуть её из разъёма.

Все разъёмы, для которых требуется тот же приём, отмечены на первой фотографии.

Схватывание проводного шлейфа и тянущее движение вверх может повредить его — избегайте этого.

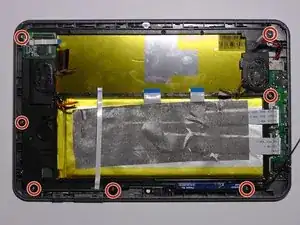

Удалите винты с помощью отвёртки J0.

Все винты, для которых требуется тот же приём, отмечены на первой фотографии.

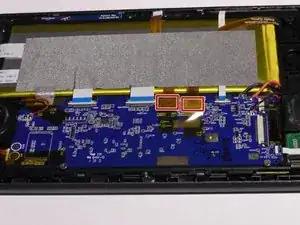

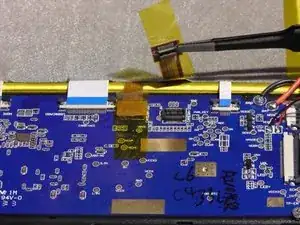

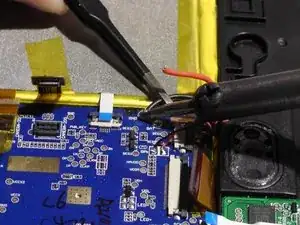

Схватите активный (красный) провод и приложите паяльный инструмент, пока припой не размягчится достаточно для снятия провода.

Повторите тот же процесс для снятия нейтрального (чёрного) провода.

Все провода, для которых требуются те же действия, отмечены на первой фотографии.

Паяльный инструмент очень горячий, используйте с осторожностью.

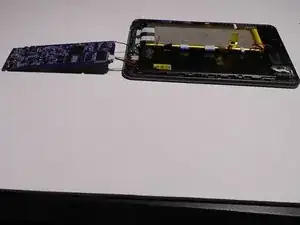

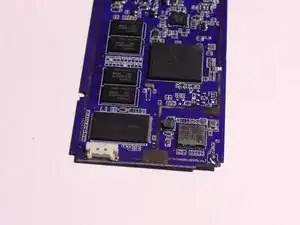

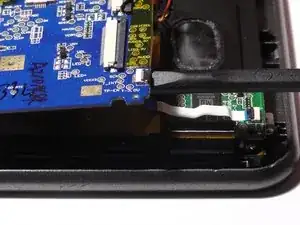

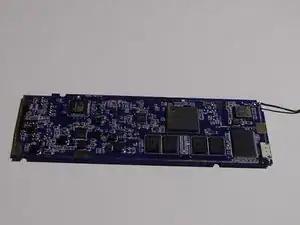

Используйте плоский конец пластиковой лопатки, чтобы снять материнскую плату и повернуть её нижней стороной вверх.

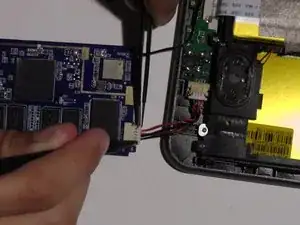

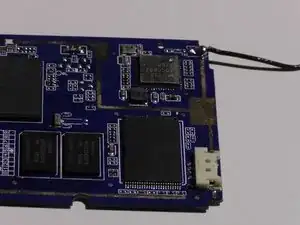

Снимите разъём с гнезда на материнской плате.

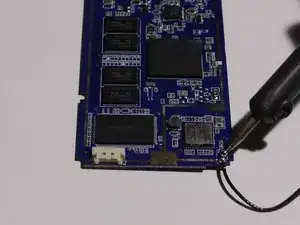

Схватите провод и приложите паяльный инструмент, пока припой не размягчится достаточно для снятия провода.

Паяльный инструмент очень горячий, используйте с осторожностью.

Удалите винты с помощью отвёртки J000.

Все винты, для которых требуется тот же приём, отмечены на первой фотографии.

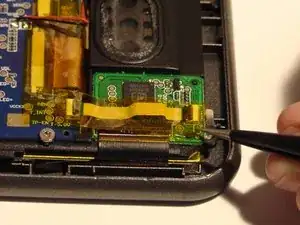

Используйте пластиковый инструмент для съёма, чтобы снять пластиковую рамку.

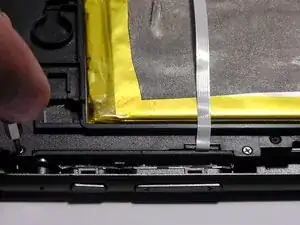

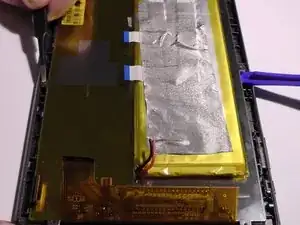

С помощью пластикового инструмента поднимите LED-экран со стороны аккумулятора и помогите поддеть экран вверх пинцетом.
