Замена аудиоплаты Neo3Do

Положите Neo3DO лицевой стороной вниз так, чтобы логотип был обращён к Вам.

Вставьте пластиковый инструмент для вскрытия между металлической рамкой и пластиковой задней панелью, как показано.

Осторожно приподнимите заднюю панель вверх.

Убедитесь, что инструмент не соскользнёт внутрь устройства и не повредит его внутренние компоненты.

Когда задняя панель будет отщёлкнута от нижней части и боков Neo3DO, поднимите панель вверх и отведите её от планшета.

При установке задней панели совместите верхний край задней панели с верхним краем Neo3DO, как показано.

Верхний край устройства — это край ближе всего к камере. Верх задней панели — сторона с отверстием для камеры.

Удалите всю ленту, прикреплённую к материнской плате.

Вытяните чёрные защёлки с помощью пластиковой лопатки.

Все разъёмы, требующие того же действия, отмечены на первой фотографии.

Снимите шлейф с разъёма.

Поднимите чёрную защёлку, затем снимите шлейф.

Поднимите чёрную защёлку, затем снимите шлейф.

Захватите боковую часть защёлки и потяните вверх, чтобы извлечь её из разъёма.

Все разъёмы, требующие того же действия, отмечены на первой фотографии.

Захват провода и вытягивание вверх может повредить его, избегайте этого.

Удалите винты с помощью отвёртки J0.

Все винты, требующие того же действия, отмечены на первой фотографии.

Захватите активный (красный) провод и нагрейте паяльником припой до мягкого состояния, чтобы провод можно было снять.

Повторите ту же процедуру для снятия нейтрального (чёрного) провода.

Все провода, требующие тех же действий, отмечены на первой фотографии.

Паяльник очень горячий, используйте аккуратно.

Используйте плоский конец пластиковой лопатки, чтобы снять материнскую плату и перевернуть её нижней стороной вверх.

Снимите разъём с гнезда на материнской плате.

Захватите провод и нагрейте паяльником припой до мягкого состояния, чтобы провод можно было снять.

Паяльник очень горячий, используйте аккуратно.

Удалите винты с помощью отвёртки J000.

Все винты, требующие того же действия, отмечены на первой фотографии.

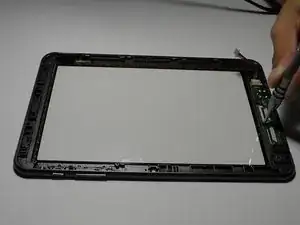

Используйте пластиковый инструмент для съёма, чтобы снять пластиковую рамку.

Используя пластиковый инструмент для съёма, приподнимите светодиодный экран со стороны аккумулятора и помогите пинцетом, поднимая экран вверх.

Удалите винты с помощью отвертки Philip's PH000.

Все винты, требующие того же действия, отмечены на первой фотографии.

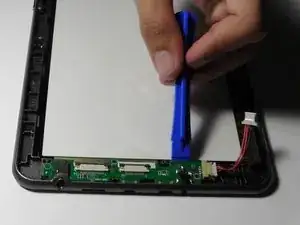

Используйте пластиковый инструмент для съёма, подденьте аудиоплату и отведите её от рамки, чтобы снять.
