Замена задней камеры Leapfrog LeapPad 3

Перед разборкой устройства убедитесь, что оно выключено, и что антистатический браслет прикреплён к заземлению.

Выверните шесть винтов Phillips #0 длиной 10,0 мм из внешнего корпуса и снимите крышку вручную.

Крышку снимать лопаткой не потребуется.

Отключите батарею от материнской платы вручную.

Батарея размещена справа от материнской платы.

Осторожно подденьте батарею с пластиковой площадки с помощью приспособления для вскрытия.

Не прокалывайте батарею — материал внутри может быть опасен.

Отключите аудиокабель от материнской платы пластиковой лопаткой.

При повторном подключении убедитесь, что кабель полностью вставлен в разъём, иначе динамик и крестовина управления будут работать некорректно.

Будьте осторожны при отключении и повторном подключении ленточного кабеля — они хрупкие.

Выверните пять винтов с крестообразным шлицем длиной 6,0 мм, фиксирующих плату с аудиоджеком и крестовиной управления.

Выверните три винта с крестообразным шлицем длиной 6,5 мм, удерживающие динамик справа от аудиоджека.

Снимите плату и динамик с устройства.

Отключите шлейф фронтальной камеры с помощью лопатки, чтобы освободить верхнюю часть материнской платы.

Выверните три винта с крестообразным шлицем длиной 6 мм, крепящие материнскую плату к сборке дисплея.

Осторожно приподнимите материнскую плату из корпуса, обнажив последний оставшийся шлейф на её нижней стороне.

Отключите золотой шлейф сборки дисплея с помощью лопатки, чтобы полностью отсоединить материнскую плату.

Для удобства устройство было повернуто на 180 градусов при отключении шлейфа дисплея.

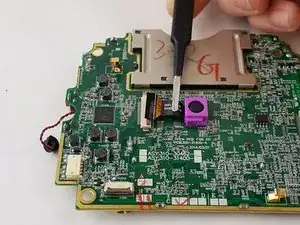

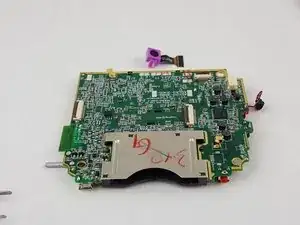

Отключите заднюю камеру, расположенную в верхней центральной части материнской платы.

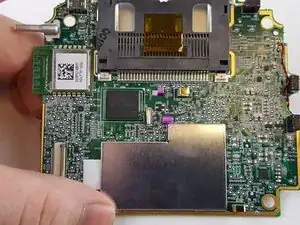

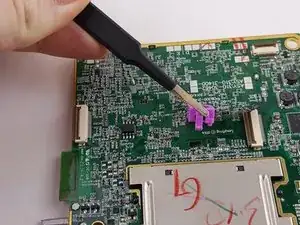

Отщёлкните маленький пластиковый защёлкивающий язычок с нижней стороны материнской платы. Это можно сделать пинцетом.

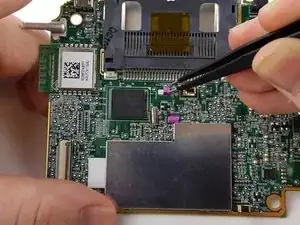

Вытяните камеру из верхней части материнской платы для её замены.
