Замена передней камеры Leapfrog LeapPad 3

Перед разборкой устройства убедитесь, что оно выключено, и что ремешок от статического электричества заземлён.

Выверните шесть винтов Phillips #0 длиной 10,0 мм из внешнего корпуса и снимите крышку вручную.

Не требуется поддевать корпус.

Отключите аккумулятор от материнской платы вручную.

Аккумулятор находится справа от материнской платы.

Осторожно отожмите аккумулятор с пластиковой платформы с помощью монтажного инструмента.

Не прокалывайте аккумулятор — содержимое может быть опасным.

Отключите аудиокабель от материнской платы пластиковым монтажным инструментом.

При повторном подключении убедитесь, что кабель заподлицо со слотом, иначе динамик и крестовина управления будут работать некорректно.

Будьте осторожны при отключении и повторном подключении ленточного кабеля — они хрупкие.

Выверните пять винтов с крестообразной головкой длиной 6,0 мм, крепящих плату с аудиоразъёмом и крестовиной управления.

Выверните три винта с крестообразной головкой длиной 6,5 мм, которые фиксируют динамик справа от аудиоразъёма.

Снимите плату и динамик с устройства.

Отключите кабель передней камеры с помощью монтажного инструмента, чтобы освободить верхнюю часть материнской платы.

Выверните три винта с крестообразной головкой длиной 6 мм, крепящие материнскую плату к узлу дисплея.

Осторожно приподнимите материнскую плату из корпуса, чтобы получить доступ к последнему кабелю на нижней стороне платы.

Отключите золотистый кабель узла дисплея с помощью монтажного инструмента, полностью отделив материнскую плату.

Устройство было повернуто на 180 градусов для удобства отключения кабеля дисплея.

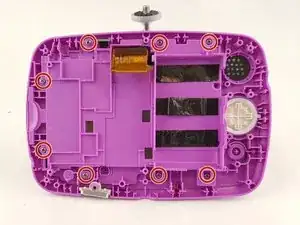

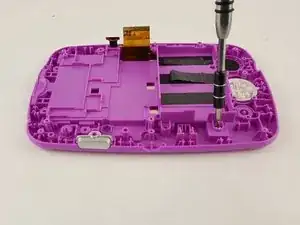

Выверните восемь винтов с крестообразной головкой длиной 6,5 мм из пластикового корпуса.

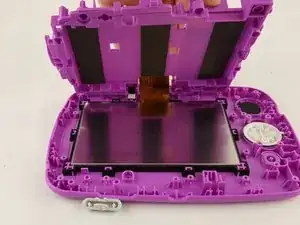

Снимите покрытие вручную, чтобы открыть доступ к передней камере.

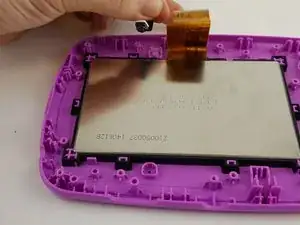

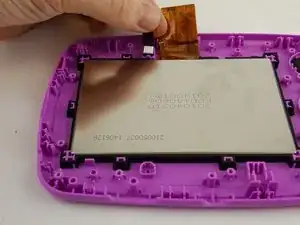

Извлеките переднюю камеру из внешнего корпуса.
