Замена кнопок LeapFrog LeapPad 32400
В планшете LeapFrog LeapPad 32400 имеется пять кнопок, которые можно заменить, если они повреждены или не работают должным образом.
В этом руководстве вы снимете заднюю крышку, внутренние компоненты и материнскую плату, чтобы получить доступ ко всем кнопкам для очистки или снятия.
Проверьте страницу устранения неполадок на предмет симптомов, чтобы убедиться, что это руководство — лучший путь: Страница устранения неполадок LeapFrog LeapPad #32400
Шаг 1
Поверните планшет задней стороной вверх.
Снимите крышки батарейных отсеков, сдвинув крышки в стороны и от центра устройства.
Шаг 2
Выньте элементы питания AA из обоих батарейных отсеков устройства.
При необходимости замените батареи.
Шаг 3
Удалите три винта 7 мм с помощью крестообразной отвертки Phillips #1.
Удалите один винт 6 мм с помощью крестообразной отвертки Phillips #1.
Удалите один винт 10 мм с помощью крестообразной отвертки Phillips #1.
Шаг 4
Используйте небольшой пластиковый инструмент для открывания, чтобы отделить цветную переднюю панель от белой задней крышки устройства.
Держите переднюю панель одной рукой, а заднюю — другой, начните с нижней части устройства и разъедините части.
Когда останется соединён только верхний край, потяните заднюю крышку назад от передней панели и вверх к верхней части устройства. Это должно освободить последние защёлки, удерживающие переднюю и заднюю панели вместе.
Наиболее упорные защёлки, удерживающие переднюю и заднюю панели вместе, находятся вдоль верхнего края планшета вокруг слота для картриджа. Это, скорее всего, будет последняя область, которая разъединяется, и для этого может потребоваться умеренное усилие.
Шаг 5
Отсоедините материнскую плату от задней части устройства, отключив черно-красный проводной разъём от задней крышки.
Две детали, удерживающие стилус на месте, станут ослабленными. Снимите их и отложите для повторной сборки.
Шаг 6

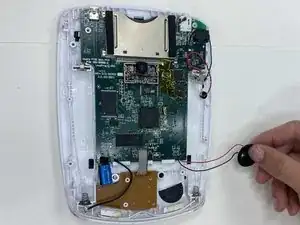

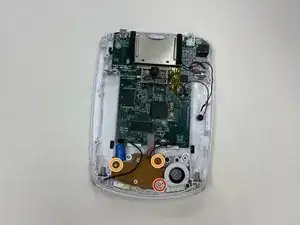

Удалите один винт 5.5 мм из устройства с помощью крестообразной отвертки Phillips #1.
Белые и чёрные детали, зажимающие динамик, могут ослабнуть или отвалиться. Следите за ними и при сборке установите на свои места.
Удалите два винта 6 мм из устройства с помощью крестообразной отвертки Phillips #1.
Шаг 7

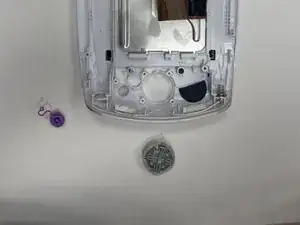

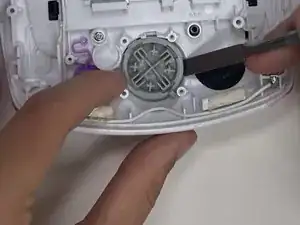

С помощью нейлоновой лопатки извлеките кнопку «Домой» и большую центральную навигационную кнопку.
Материнную плату не нужно снимать, чтобы получить доступ к этим кнопкам.
Шаг 8

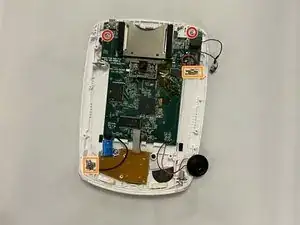

Удалите два винта 8,0 мм с помощью крестообразной отвертки Phillips #1.
Отсоедините вручную два клеммных контакта батарей. Сожмите сторону контакта, прилегающую к батарее, в направлении стороны с проводом и потяните вверх, чтобы освободить контакт из пластикового кожуха. При необходимости используйте нейлоновую лопатку, чтобы помочь при подъёме контактов.

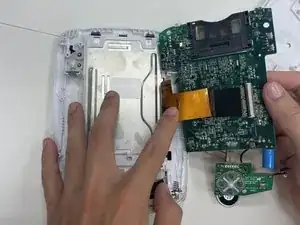

Это позволит откинуть материнскую плату вверх для доступа ко всем кнопкам устройства.
Шаг 9

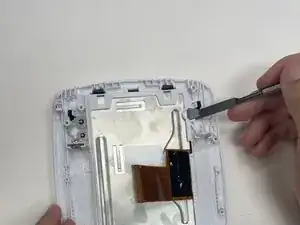

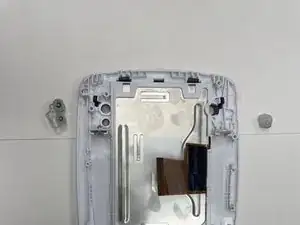

С помощью нейлоновой лопатки извлеките кнопку питания и две прилегающие к ней кнопки.
Материнную плату не нужно отсоединять от шлейфа дисплея. Для наглядности материнская плата на фотографиях не показана.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
