Замена дисплейного модуля Leapfrog LeapPad 3

Перед разборкой устройства убедитесь, что оно выключено, и что антистатический браслет прикреплён к заземлению.

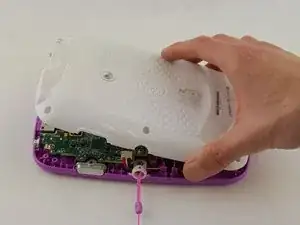

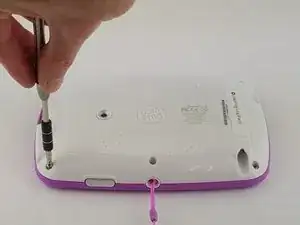

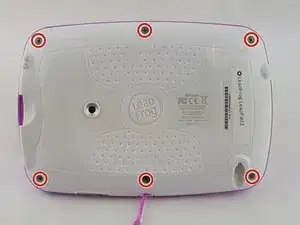

Удалите шесть винтов Phillips #0 длиной 10,0 мм из внешнего корпуса и снимите крышку руками.

Для снятия корпуса не потребуется поддевать его инструментом.

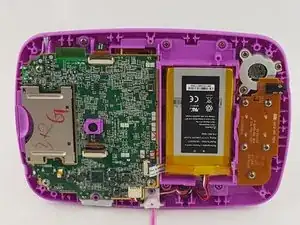

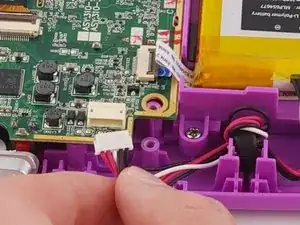

Отключите аккумулятор от материнской платы руками.

Аккумулятор находится справа от материнской платы.

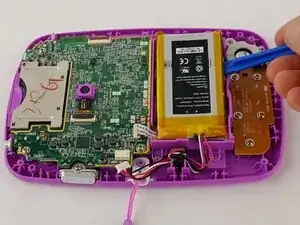

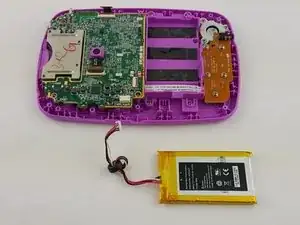

Осторожно подденьте аккумулятор с пластиковой платформы при помощи пластикового инструмента для вскрытия.

Не прокалывайте аккумулятор, так как находящееся внутри вещество может быть опасным.

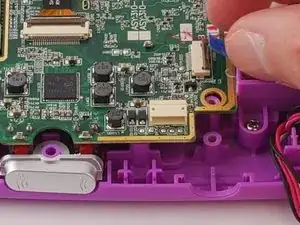

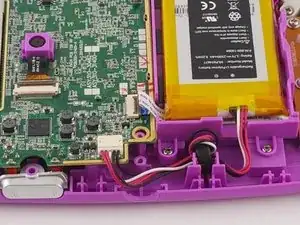

Отключите аудиокабель от материнской платы с помощью пластикового инструмента для вскрытия.

При повторном подключении кабеля убедитесь, что он ровно зафиксирован в разъёме, иначе динамик и крестовина будут работать некорректно.

Будьте осторожны при отключении и повторном подключении ленточного кабеля — они хрупкие.

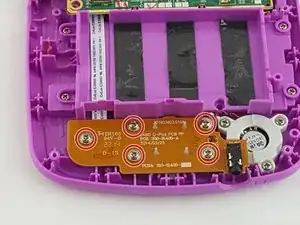

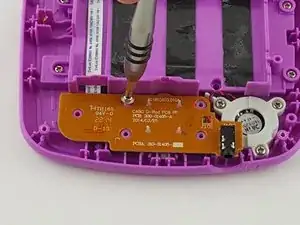

Отвинтите пять винтов с крестообразной головкой длиной 6,0 мм с платы, на которой расположены аудиогнездо и крестовина.

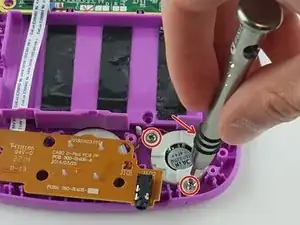

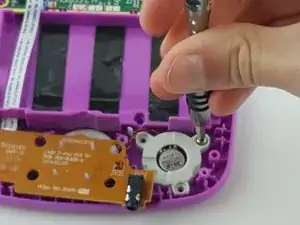

Отвинтите три винта с крестообразной головкой длиной 6,5 мм, которые крепят динамик справа от аудиогнезда.

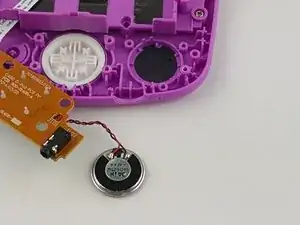

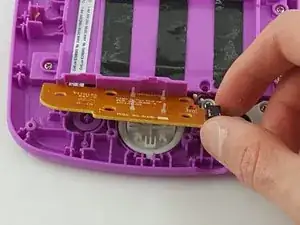

Снимите плату и динамик с устройства.

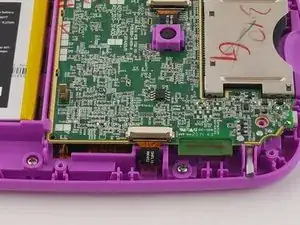

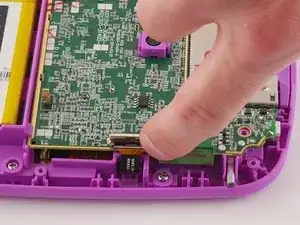

Отключите кабель фронтальной камеры с помощью инструмента для вскрытия, чтобы освободить верхнюю часть материнской платы.

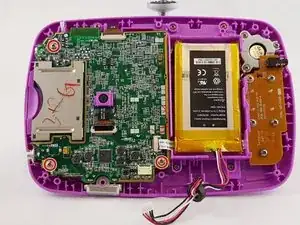

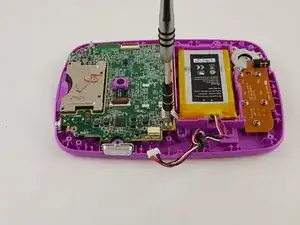

Удалите три винта с крестообразной головкой длиной 6 мм, которыми материнская плата крепится к дисплейному модулю.

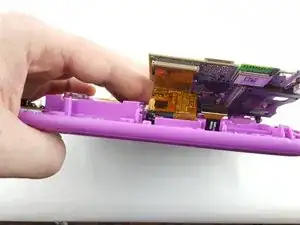

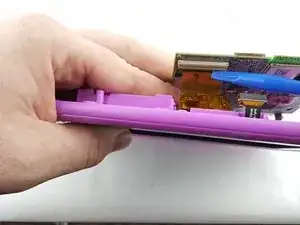

Аккуратно поднимите материнскую плату из корпуса, открывая последний оставшийся кабель на обратной стороне платы.

Отключите золотистый кабель дисплейного модуля с помощью инструмента для вскрытия, чтобы полностью отсоединить материнскую плату.

Устройство было повернуто на 180 градусов для удобства отключения кабеля дисплейного модуля.

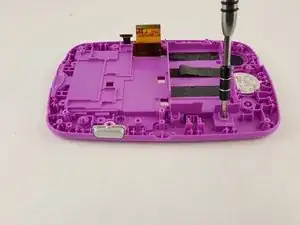

Отвинтите восемь винтов Phillips #0 длиной 6,5 мм из пластикового корпуса.

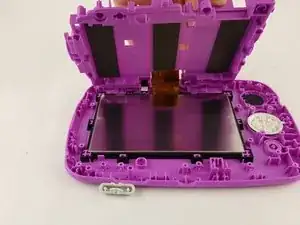

Снимите покрытие руками, чтобы получить полный обзор дисплейного модуля.

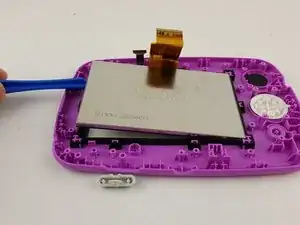

Осторожно извлеките дисплейный модуль из чёрного резинового рукава.

Резиновый рукав имеет определённую ориентацию — обратите внимание на его положение.
