Замена экрана Insignia Flex 8 NS-15AT08

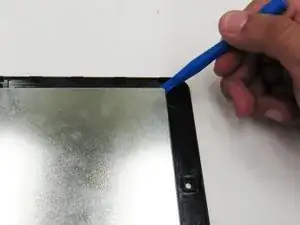

Вставьте пластиковый инструмент для вскрытия в зазор между задней крышкой и экраном, чтобы отделить заднюю крышку от планшета.

Возможно, потребуется металлический инструмент для дополнительного усилия при поддевании, но учтите, что он может поцарапать устройство или повредить внутренние компоненты, если инструмент вставить слишком глубоко.

Вы услышите щелчки защёлок по мере отделения задней крышки вокруг планшета.

Поднимите заднюю крышку от остальной части устройства, которая должна включать открытую плату и экран.

Отложите крышку в сторону.

Используйте пластиковый инструмент для вскрытия, чтобы поднять чёрную планку, удерживающую оранжевую ленточную камеру рядом с модулем на плате, отмеченным белой надписью «front camera».

Повторите это действие с оранжевой ленточной камерой рядом с модулем на плате, отмеченным белой надписью «back camera».

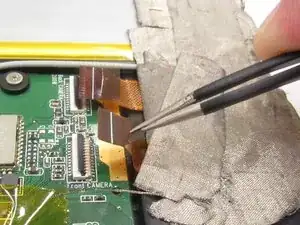

Пинцетом аккуратно потяните обе оранжевые ленточные камеры в направлении, противоположном месту подключения, пока они не отсоединятся от модулей на плате.

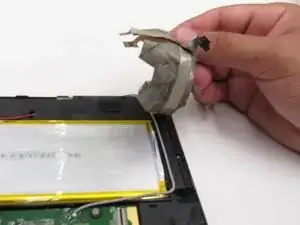

Снимите серую клейкую ленту с устройства, чтобы отделить камеры и соответствующие ленточные кабели от остальной части устройства.

Не прикладывайте чрезмерную силу при удалении ленты, чтобы не порвать ленточные кабели.

Отверните пятнадцать (15) винтов Phillips #00 длиной 4 мм.

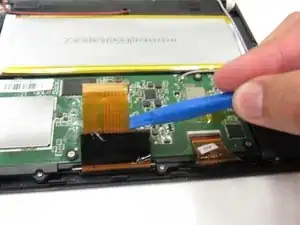

Подденьте пластиковым инструментом для вскрытия чёрный зажим и белый разъём на большом оранжевом ленточном шлейфе дисплея в центре платы.

Потяните зажим к себе с помощью пластикового инструмента, чтобы полностью отключить ленточный шлейф дисплея.

Чёрный зажим, удерживающий этот шлейф, может вылететь при избыточной силе. Будьте осторожны, чтобы не потерять этот зажим.

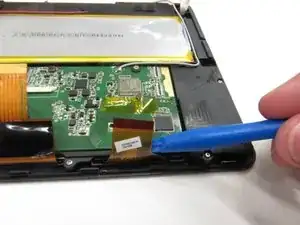

Используйте пластиковый инструмент для вскрытия, чтобы поднять чёрную планку на белом разъёме, которая удерживает соединение между другим ленточным шлейфом дисплея и платой.

После того как чёрная планка поднята, соединение между разъёмом и шлейфом разблокировано. Используйте лопатку, чтобы потянуть шлейф к себе и полностью отсоединить его от платы.

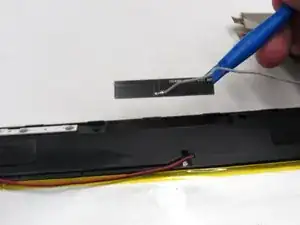

Вытолкните антенные плату пластиковым инструментом для вскрытия; она расположена прямо над чёрными внутренними динамиками.

Антенная плата приклеена к устройству, поэтому может потребоваться некоторое усилие.

Поднимите плату с экрана снизу и отложите её в сторону.

Используйте пластиковый инструмент для вскрытия, чтобы отнять ЖК-дисплей от экрана.

Убедитесь, что ленточные шлейфы дисплея не заправлены под ЖК-дисплей при обратной сборке экрана и ЖК-дисплея (как показано на первом изображении этого шага).
