Замена внутренних динамиков Insignia Flex 8 NS-15AT08

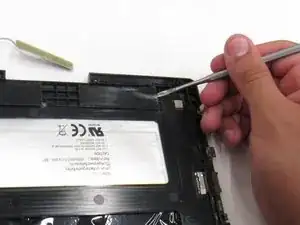

Вставьте пластиковый инструмент для вскрытия в зазор между задней крышкой и экраном, чтобы отделить заднюю крышку от планшета.

Возможно, потребуется металлический инструмент для дополнительного рычага, но учтите, что он может поцарапать устройство или повредить внутренние компоненты, если инструмент вставлен слишком глубоко.

Вы услышите щелчки защёлок, когда будете отделять заднюю крышку по периметру планшета.

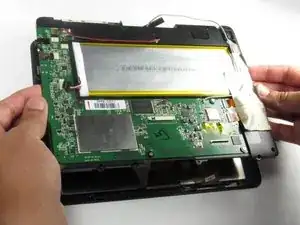

Поднимите заднюю крышку от остальной части устройства, под которой должны быть видны печатная плата и экран.

Отложите крышку в сторону.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять чёрную полоску, которая удерживает оранжевую ленточную клемму камеры возле модуля на плате с белой маркой «front camera».

Повторите это действие для оранжевой ленточной клеммы камеры возле модуля на плате с белой маркой «back camera».

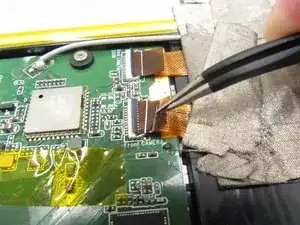

Пинцетом аккуратно потяните обе оранжевые ленточные клеммы в направлении, противоположном месту их подключения, пока они не отсоединятся от модулей на плате.

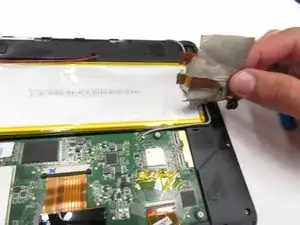

Отклейте серую ленту от устройства, чтобы отделить камеры и соответствующие ленточные клеммы от остальной части устройства.

Не прикладывайте чрезмерную силу при снятии ленты, чтобы не повредить ленточные клеммы.

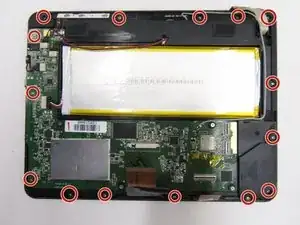

Открутите пятнадцать (15) винтов Филлипс #00 длиной 4 мм.

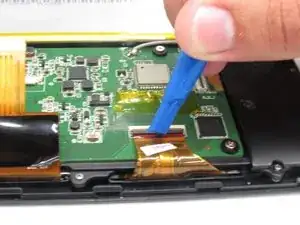

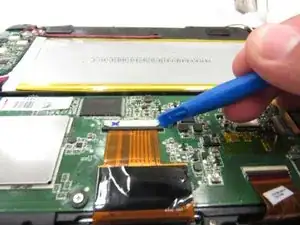

Вставьте пластиковый инструмент для вскрытия между чёрным зажимом и белым модулем на большой оранжевой ленточной клемме дисплея в середине печатной платы.

Потяните зажим на себя с помощью пластикового инструмента, чтобы полностью отсоединить ленточную клемму дисплея.

Чёрный зажим, удерживающий эту ленточную клемму, может вылететь при чрезмерном усилии. Будьте осторожны, чтобы не потерять этот зажим.

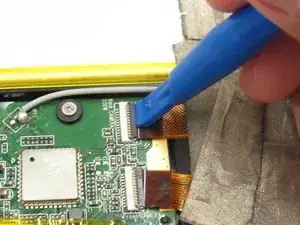

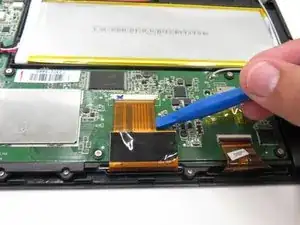

Используйте пластиковый инструмент для вскрытия, чтобы приподнять чёрную полоску на белом модуле, которая удерживает соединение между другой ленточной клеммой дисплея и платой.

Как только чёрная полоска будет приподнята, соединение между модулем и ленточной клеммой разблокировано. Используйте лопатку, чтобы потянуть ленточную клемму на себя и полностью отсоединить её от печатной платы.

Выпрессуйте плату антенны с помощью пластикового инструмента для вскрытия — она расположена прямо выше чёрных внутренних динамиков.

Плата антенны приклеена к устройству, поэтому может потребоваться приложить некоторое усилие.

Поднимите печатную плату от экрана снизу и отложите её в сторону.

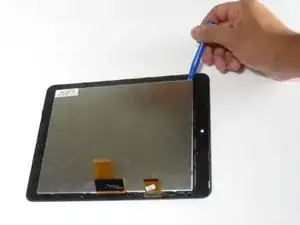

Используйте пластиковый инструмент для вскрытия, чтобы отжать ЖК-дисплей от экрана.

Убедитесь, что ленточные клеммы дисплея не заправлены под ЖК-дисплей при повторной сборке экрана и ЖК-дисплея (как показано на первой фотографии этого шага).

Переверните печатную плату так, чтобы динамики были ближе всего к вам.

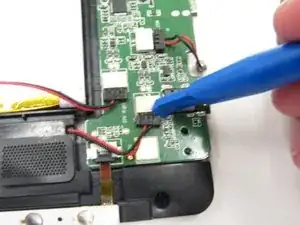

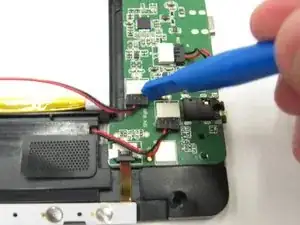

Вставьте пластиковый инструмент для вскрытия между чёрными и белыми модулями на плате, чтобы отсоединить провода динамиков.

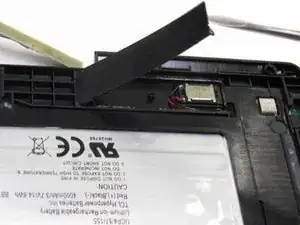

На обратной стороне печатной платы с помощью пластикового инструмента для вскрытия приподнимите пластиковый корпус динамика.

При необходимости используйте металлический инструмент для дополнительного поддевания. Металлические инструменты следует применять в крайнем случае, так как они могут повредить пластиковый корпус динамика.

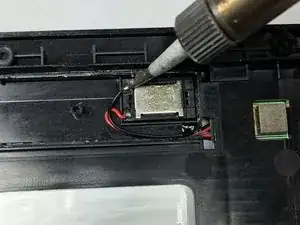

Отпаьте динамик от его проводов в корпусе динамика.

Повторите этот шаг, чтобы удалить второй динамик.

При желании вы можете вы prыть динамик из корпуса перед выпаиванием проводных соединений.
