Замена разъема зарядки Azpen A1045
Это руководство применимо к планшету Azpen A1045 для замены разъема зарядки. Разъем зарядки позволит устройству получать питание и заряжать аккумулятор от внешнего источника питания, подключенного к стандартной розетке на 120 вольт.
Шаг 1
Выключите планшет, удерживая боковую кнопку в течение пяти секунд.

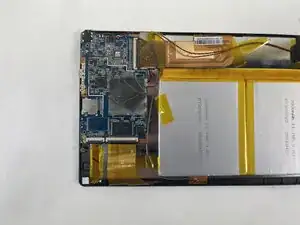

Вставьте инструментарий для открытия в один из боков и поднимите, пока экран не отсоединится.
Этот планшет закреплен защелками по бокам; клей не используется.
Шаг 2

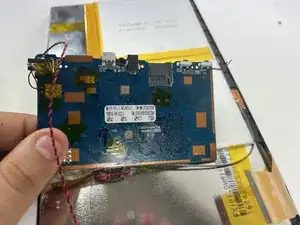

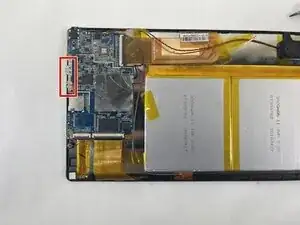

Разъем зарядки расположен с правой стороны при просмотре задней панели, прямо над USB-коннектором. Его можно определить по черному квадрату с отверстием на нижней стороне платы.
Шаг 3
Чтобы снять плату, осторожно отклейте скотч, удерживающий ее на передней панели. Аккуратно отключите камеру от разъема в верхнем углу панели.

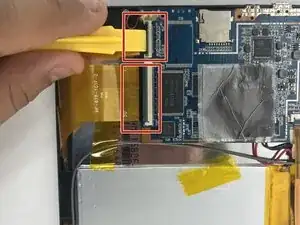

Осторожно отключите два оставшихся оранжевых ribbon-разъема, прикрепленных к плате. Используйте инструментарий для открытия, чтобы поднять и снять плату с передней панели.
Шаг 4

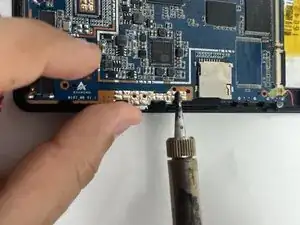

Удалите разъем зарядки пинцетом. Припаяйте новый разъем зарядки к плате с помощью паяльника.
Для получения дополнительной информации о пайке, ознакомьтесь с этим руководством.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
