Замена динамиков Axess TA2513-10WT
В этом руководстве описаны шаги по извлечению динамиков из планшета Axess TA2513-10WT для их замены. Руководство покажет, как получить доступ к плате планшета, определить правый и левый динамики и как снять динамики с платы.
Шаг 1
Положите планшет на ровную поверхность экраном вверх, чтобы внешняя камера была направлена вверх и находилась ближе всех к Вам.
Шаг 2
Вставьте пластиковый инструмент для вскрытия в щель между экраном и задней крышкой над кнопками регулировки громкости.
Аккуратно проводите пластиковым инструментом по боковым сторонам.
Если между экраном и задней крышкой не образуется небольшой зазор, осторожно подденьте вверх в каждой из точек фиксации.
Шаг 3
Установите лопатку в открытое пространство, чтобы задняя крышка не захлопнулась, пока Вы продолжаете сдвигать инструмент для вскрытия.
Шаг 4
Снимите заднюю крышку руками, когда все точки защёлкнутся. Она должна полностью отделиться от экрана, содержащего аккумулятор и микросхемы.
Шаг 5

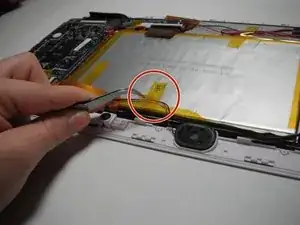

Снимите ленту, прикреплённую к чёрному и красному проводам динамика.
Шаг 6

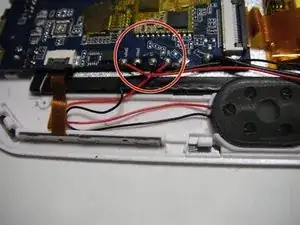

Определите четыре контакта динамиков.
Слева направо контакты обозначены как «SPKP1», «SPKN1», «LN» и «LP»
Шаг 7

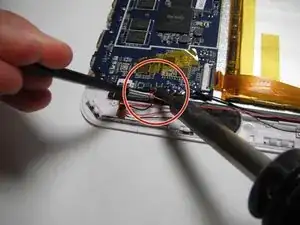

Приложите паяльный инструмент к контакту динамика с маркировкой «SPKP1» и быстро удалите красный провод пинцетом.
Шаг 8

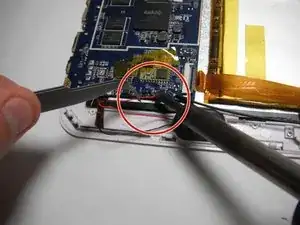

Приложите паяльный инструмент к контакту динамика с маркировкой «SPKN1» и быстро удалите чёрный провод пинцетом.
Шаг 9

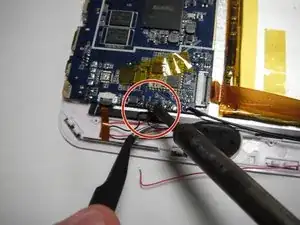

Приложите паяльный инструмент к контакту динамика с маркировкой «LP» и быстро удалите чёрный провод пинцетом.
Шаг 10
Приложите паяльный инструмент к контакту динамика с маркировкой «LN» и быстро удалите красный провод пинцетом.
Заключение
Для сборки устройства обратно выполните эти инструкции в обратном порядке.
