Замена ЖК-экрана Polaroid A10

Начните с того, что поместите сторону с кнопками громкости и питания вверх, перед собой.

Вставьте пластиковый инструмент для поддевания между дисплеем и задней крышкой.

Когда один пластиковый инструмент вставлен, можно вставить второй. Удерживая один на месте, проведите другим вдоль зазора, чтобы освободить защелки.

Проще снять заднюю крышку, если экран находится вниз.

Защелки должны быть освобождены со всех четырех сторон перед снятием задней крышки.

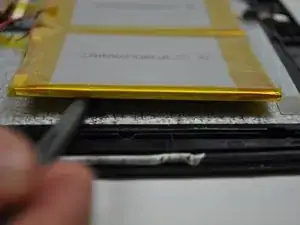

Начните с того, что вставьте плоский конец лопатки под аккумулятор, чтобы отделить клей от аккумулятора.

Если у вас есть пластиковая карта, использовать её удобнее.

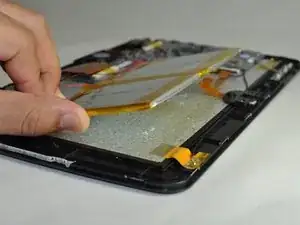

Осторожно приподнимайте аккумулятор, продолжая отделять клей от батареи.

Поднимайте только настолько, чтобы увидеть место расположения клея, чтобы не согнуть аккумулятор.

Когда клей отделён, аккуратно приподнимите аккумулятор, вы увидите два провода, подключенных к плате.

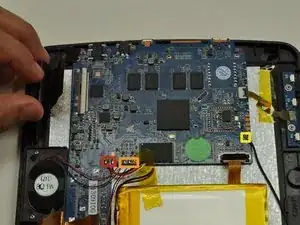

Проследите черный и красный провода от аккумулятора к плате.

Эти два провода (черный и красный) должны быть отсоединены от платы, так как они подключены к аккумулятору.

Снятие и установка проводов требуют пайки. Вот полезная ссылка с хорошими приёмами пайки.

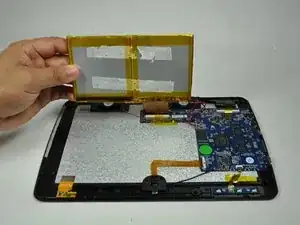

Осторожно приподнимите аккумулятор и выньте его из устройства.

Модуль камеры расположен в верхней средней части устройства, рядом с аккумулятором.

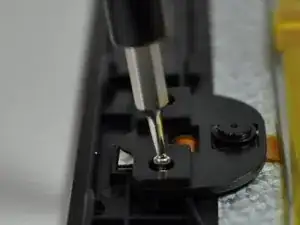

Найдите два левые и правые винта, которые удерживают модуль камеры на месте.

Используя крестовую отвертку Phillips #000, отвинтите два винта длиной 7 мм, показанных на изображении, вращая винт против часовой стрелки.

Найдите ленточный кабель камеры, подключённый к плате.

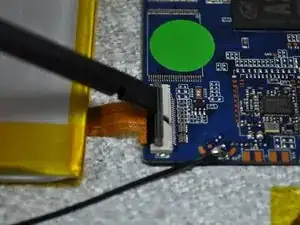

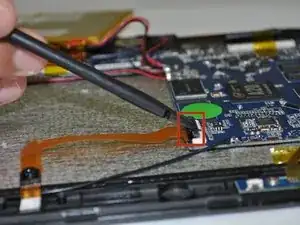

С помощью лопатки отсоедините основание ленточного кабеля камеры от разъема на плате.

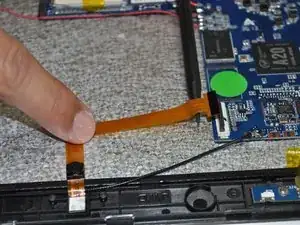

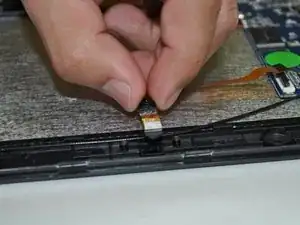

Одним пальцем аккуратно снимите ленточный кабель камеры, сдвинув вниз.

Динамики расположены в нижней части устройства, под аккумулятором и рядом с платой.

Используя крестовую отвертку Phillips #000, отвинтите два винта длиной 7 мм, показанных на изображении, вращая винт против часовой стрелки.

Осторожно выньте динамики из исходного положения, не вытягивая провода.

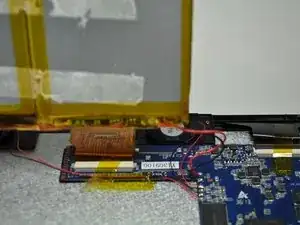

С помощью паяльного инструмента снимите два маленьких черных провода и два маленьких красных провода с платы.

Подключения проводов находятся на плате рядом с углом аккумулятора, ближе всего к плате.

Снятие и установка проводов требуют пайки. Вот полезная ссылка с хорошими приёмами пайки.

Осторожно приподнимите динамики и выньте их из устройства.

Снимите жёлтые ленты, окружающие плату.

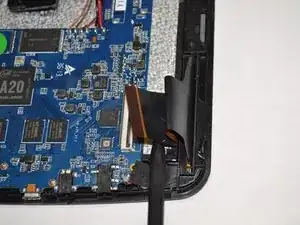

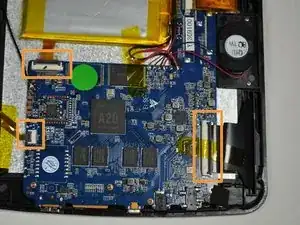

Используйте пластиковые инструменты для поддевания, чтобы отключить три ленточных кабеля: аккумулятора, экрана и кнопок громкости/питания.

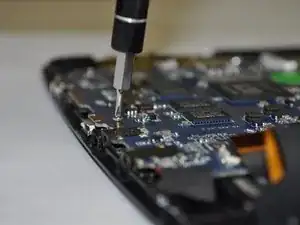

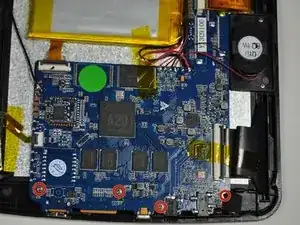

Используя крестовую отвертку Phillips #000, отвинтите четыре винта длиной 5 мм, показанных на изображении, вращая винт против часовой стрелки.

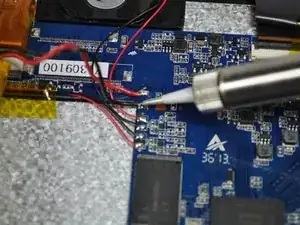

Используйте паяльный инструмент, чтобы отпитать два больших контакта от проводов аккумулятора.

Тем же паяльным инструментом отпаяйте четыре меньших контакта от проводов динамиков.

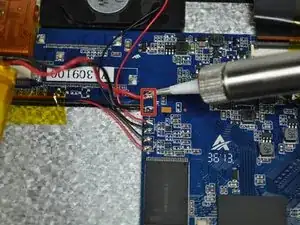

Тем же паяльным инструментом отпаяйте провод заземления.

Снятие и установка проводов требуют пайки. Вот полезная ссылка с хорошими приёмами пайки.

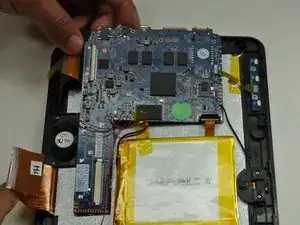

Осторожно приподнимите плату и выньте её из устройства.

Перед продолжением следующих шагов убедитесь, что аккумулятор, камера, динамики и плата полностью сняты перед выполнением этой процедуры.

Удерживайте внешнее пластиковое обрамление (черный пластик, удерживающий ЖК-дисплей на месте), как показано на первой фотографии.

Рукой, держащей устройство, начните подталкивать стекло экрана вверх с обратной стороны пальцами, одновременно оттягивая внешнее пластиковое обрамление вниз от дисплея большим пальцем.

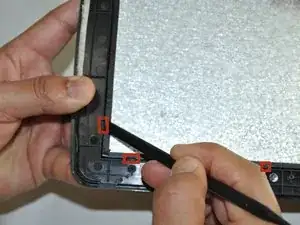

Свободной рукой с помощью плоского конца лопатки подденьте защелки, удерживающие ЖК-экран на месте.

Чтобы освободить защелки, удерживайте постоянное давление на дисплей, постепенно приподнимая его.

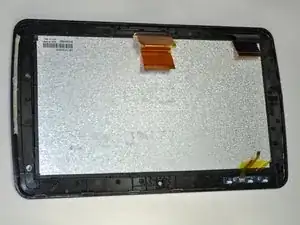

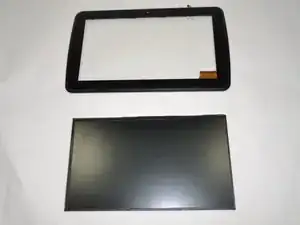

Осторожно отделите панель ЖК-экрана от дигитайзера.
