Замена экрана/цифрового датчика Trio Stealth-10

Чтобы снять заднюю панель, используйте пластиковый инструмент для вскрытия и медленно отделяйте заднюю панель от корпуса устройства.

На этом шаге потребуется пайка. Если вы не знакомы с пайкой, рекомендуем попросить помощи у специалиста или воспользоваться руководством по пайке от iFixit.

Отпаьте контакты батареи.

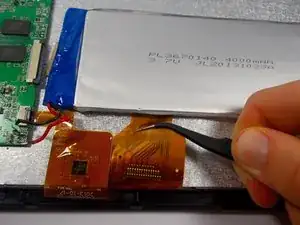

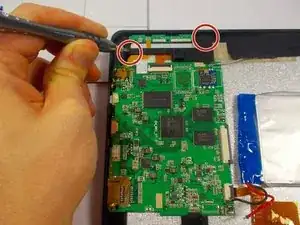

Отключите разъём экрана/цифрового датчика. Используйте пинцет и потяните каждый серый конец разъёма до появления небольшого зазора между серой и белой частями соединителя на плате. Разъём должен легко отсоединяться.

Отведите кабель и уберите его из-под батареи, чтобы избежать повреждения соединения.

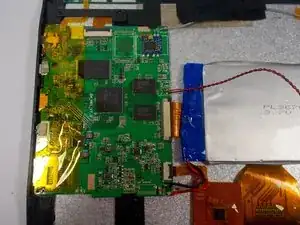

Подденьте батарею, отделяя её от клея. Используйте средство для удаления клея. Средство для снятия лака хорошо подходит.

На следующем шаге необходимо отпаять несколько проводов от материнской платы. Если вы не уверены в своих навыках пайки, попросите помощи или воспользуйтесь руководством по пайке iFixit.

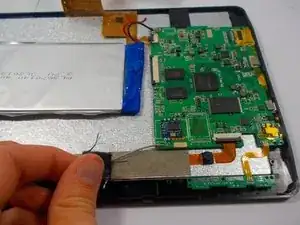

Далее отпаяйте провода, соединяющие динамик с материнской платой.

Далее удалите два винта, крепящие динамик. Если у вас есть набор бит Driver Kit 54, используйте бит Phillips Head 0 (PH 0) для отворачивания двух винтов длиной 4 мм.

Используйте PH 0, чтобы открутить два винта длиной 4 мм и снять фиксатор крепления камеры.

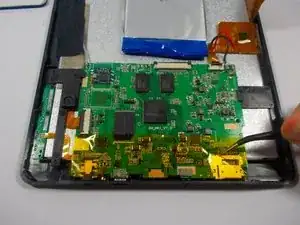

Отключите камеру от материнской платы. Используйте медиатор и приподнимите серый фиксатор до вертикального положения, затем вытяните разъём камеры.

Аккуратно удалите первый слой ленты над разъёмом кабеля камеры.

Осторожно снимите второй слой ленты над разъёмом кабеля камеры и извлеките камеры из устройства.

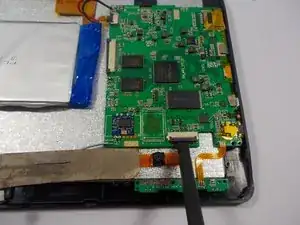

Используйте медиатор, чтобы отключить разъём экрана/цифрового датчика от материнской платы.

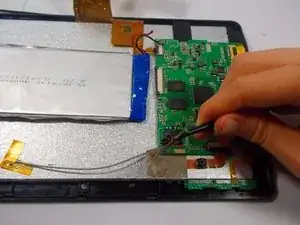

С помощью пинцета аккуратно захватите разъём экрана/цифрового датчика и последовательно снимайте его.

Захватите ленту EDC пинцетом и аккуратно снимите её с материнской платы, отложите для повторного использования.

Используйте отвёртку Phillips #0, чтобы открутить 4 мм винты крепления рамки материнской платы.

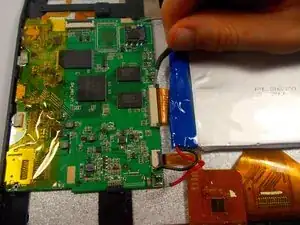

Убедитесь, что все разъёмы от материнской платы отключены. Снимите материнскую плату, осторожно наклонив её от себя, затем поднимите вертикально вверх.

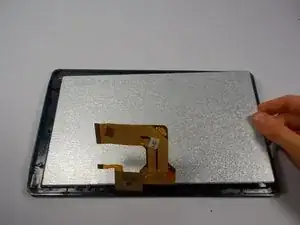

Удалите все отключённые компоненты и снимите экран/цифровой датчик.
