Замена динамика Digital2 D2-861G

Работа с устройством при включённом питании может привести к электрическому поражению. Перед началом убедитесь, что устройство отключено от сети и полностью выключено.

Положите устройство на мягкую ткань, чтобы не поцарапать экран.

Переверните устройство так, чтобы задняя панель была сверху.

Не применяйте чрезмерную силу — это может сломать защёлки или заднюю панель.

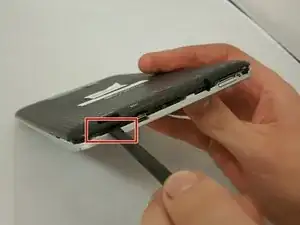

Вставьте лопатку в паз под картой micro SD.

Вы услышите щелчки освобождающихся защёлок по мере поддевания по краям.

С помощью лопатки пройдитесь по краям крышки, отпуская 20 пластиковых защёлок.

Посмотрите на изображения, чтобы найти чёрные защёлки.

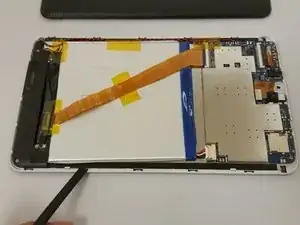

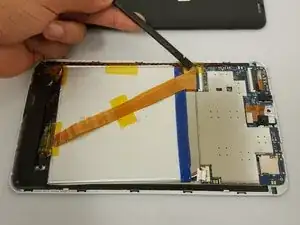

Осторожно снимите ленту, чтобы не повредить устройство.

Удалите ВСЮ жёлтую ленту, фиксирующую золотистый ZIF (коннектор с нулевым усилием вставки) и аккумулятор. Выбросьте или сохраните ленту по желанию.

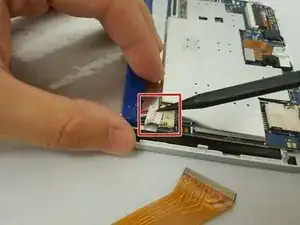

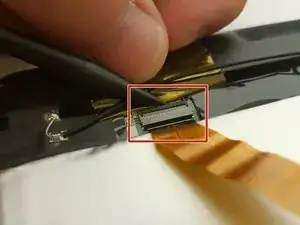

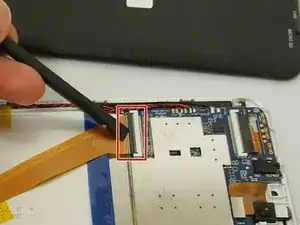

Чтобы отщёлкнуть разъём: подденьте чёрную защёлку лопаткой или ногтем и просто поднимите вверх.

Не сгибайте и не протыкайте аккумулятор при его извлечении.

Найдите разъём соединённого кабеля и отсоедините его, аккуратно потянув руками или используя лопатку.

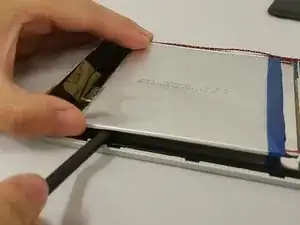

Используйте поддевные инструменты, чтобы осторожно разорвать клей под аккумулятором.

Обязательно используйте магнитный коврик или любой магнитный держатель для винтов!

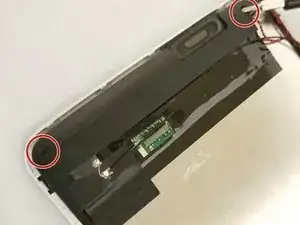

Теперь, когда аккумулятор снят, переходите к выкручиванию двух винтов 3.51 мм крестовой отвёрткой Philips #00.

Осторожно приподнимите корпус и отогните ленту вместе с припаиваемым проводом.

Вы можете удалить припаянный провод или оставить его подключённым. См. руководство iFixit Как паять и выпаивать соединения.

См. руководство iFixit по пайке Как паять и выпаивать соединения

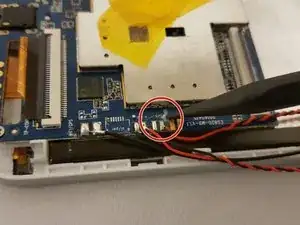

Теперь, когда корпус снят, переходите к материнской плате и отпаяйте кабель. Область, подлежащая пайке, будет помечена «SPK».
