Замена разъёма зарядки Digital2 D2-861G

Работа с устройством под напряжением может привести к поражению электрическим током. Перед началом отключите питание и вытащите зарядное устройство.

Положите устройство на мягкую ткань, чтобы не поцарапать экран.

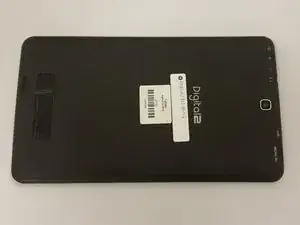

Переверните устройство так, чтобы задняя панель была обращена вверх.

Не применяйте большую силу — это может сломать защёлки или заднюю панель.

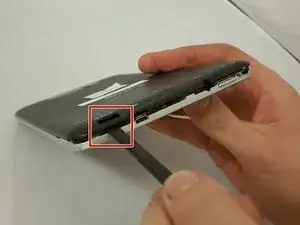

Вставьте лопатку в щель под разъёмом micro SD.

Вы должны слышать, как защёлки освобождаются по мере поддевания по краям.

С помощью лопатки пройдитесь по краям корпуса, отщёлкивая 20 пластиковых защёлок.

Найдите золотистый ZIF‑разъём и отсоедините его от материнской платы.

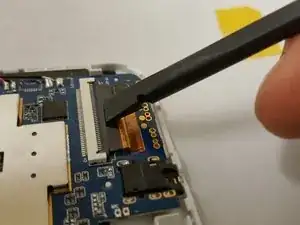

Чтобы отсоединить ZIF‑разъём, подденьте чёрную защёлку и приподнимите её. Затем вытащите шлейф.

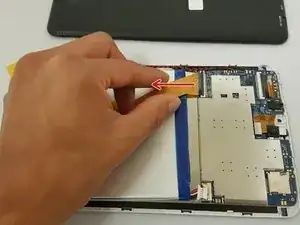

Найдите разъём соединительного шлейфа и отсоедините его, аккуратно потянув или используя лопатку.

Отключение этого разъёма помогает избежать короткого замыкания на устройстве.

Подготовьте магнитную подложку для винтов.

Снимите два винта 3.51 мм, расположенные в верхних углах, с помощью крестовой отвертки Phillips #00.

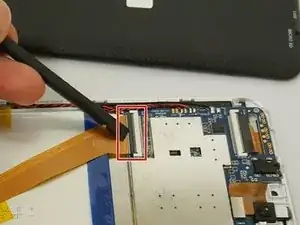

Далее отсоедините ZIF‑разъём, поддев чёрную защёлку и просто приподняв её.

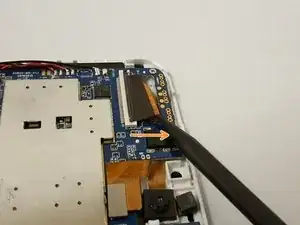

Выведите шлейф с помощью острого конца лопатки.

Этот шаг необязателен, если вы не хотите снимать металлическую крышку.

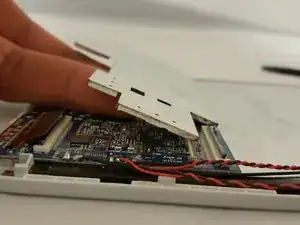

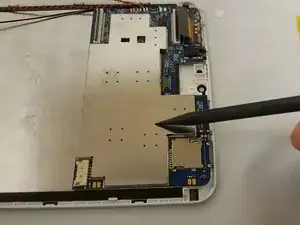

Вставьте острый конец лопатки в угол и аккуратно приподнимите.

Когда одна сторона приподнята, используйте пальцы и с небольшой силой снимите крышку.

Применяйте небольшую силу, иначе вы рискуете сломать материнскую плату.

Следите за ZIF‑разъёмом!

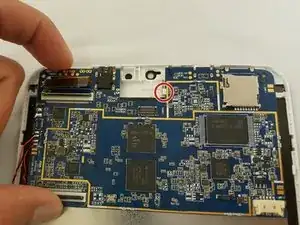

Есть белая защёлка, фиксирующая материнскую плату.

Чтобы вынуть материнскую плату, захватите компонент в верхнем левом углу и аккуратно приподнимите, одновременно сдвигая вправо или тянув вправо.

Обратитесь к руководству iFixit по пайке: Как паять и выпаивать соединения

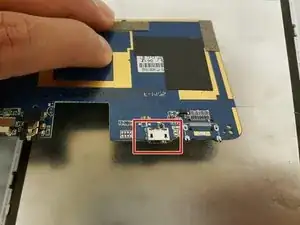

Для замены разъёма зарядки вы можете либо заменить материнскую плату, либо выпаять разъём.
