Замена ЖК-экрана Digital2 D2-861G

Работа с устройством при включённом питании может привести к электрическому удару. Перед началом убедитесь, что устройство отключено от сети и выключено.

Положите устройство на мягкую ткань, чтобы не поцарапать экран.

Переверните устройство так, чтобы задняя панель была направлена вверх

Не применяйте большую силу, это может сломать защёлки или заднюю панель.

Вставьте лопатку в зазор под картой micro SD

Вы должны услышать освобождение защёлок, когда будете поддевать по краям.

С помощью лопатки пройдитесь по краям задней крышки, отщёлкивая 20 пластиковых защёлок.

Посмотрите на изображения, чтобы найти чёрные язычки.

Аккуратно снимите ленту, чтобы не повредить устройство.

Удалите ВСЮ жёлтую ленту, фиксирующую золотистый ZIF-коннектор и батарею. Утилизируйте или сохраните ленту по желанию.

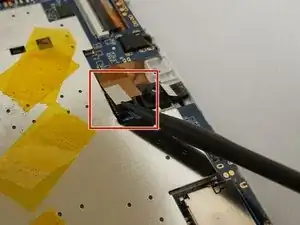

Чтобы отщёлкнуть разъём: подденьте чёрный язычок лопаткой или ногтем и просто поднимите вверх.

Не сгибайте и не прокалывайте батарею при её извлечении.

Найдите разъём собранного кабеля и отключите его, аккуратно потянув руками или использовав лопатку.

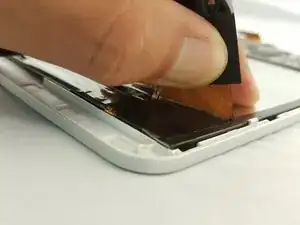

Используйте поддевательные инструменты, чтобы аккуратно оторвать клей под батареей

Найдите плоскоголовый разъём. Подденьте его лопаткой и просто поднимите вверх.

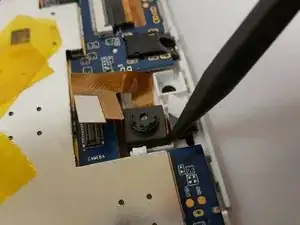

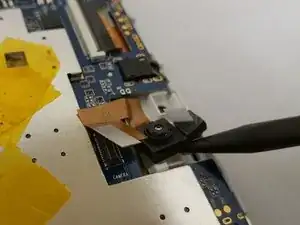

Чтобы снять камеру, вставьте заострённый конец лопатки в угол и аккуратно поднимите.

Подготовьте магнитный коврик или любой магнитный держатель для винтов!

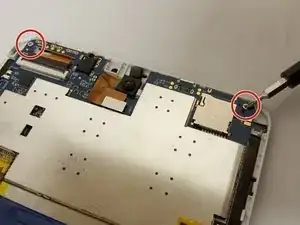

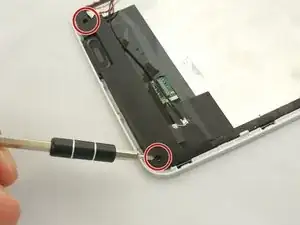

Удалите два винта 3.51 мм, расположенные на нижних углах устройства, используя отвёртку Phillips #00.

Аккуратно приподнимите корпус и отведите ленту вместе с припаянным проводом назад.

Вы можете удалить припаянный провод или оставить его подключённым. См. руководство iFixit по пайке Как паять и выпаивать соединения

Убедитесь, что у вас есть магнитная доска для хранения винтов!

Удалите два винта 3.51 мм, расположенные на верхних углах устройства, той же крестовой отвёрткой.

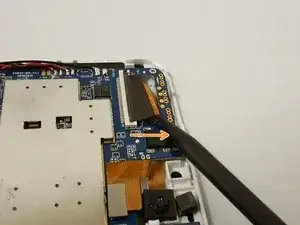

Далее отключите ZIF-разъём и сдвиньте его с помощью острого конца лопатки.

Чтобы отщёлкнуть разъём, подденьте чёрный язычок и просто поднимите ногтем или лопаткой.

Применяйте небольшое усилие, иначе вы рискуете сломать материнскую плату.

Следите за ZIF-разъёмом!

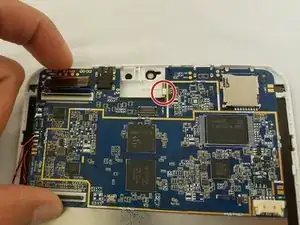

Чтобы вынуть материнскую плату, возьмите компонент в верхнем левом углу и аккуратно поднимите. Будьте осторожны с защёлкой, удерживающей плату.

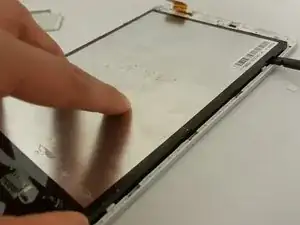

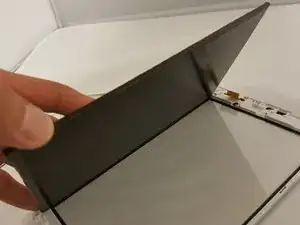

Теперь, когда все компоненты сняты, вставьте плоскую сторону лопатки под нижнюю часть экрана.

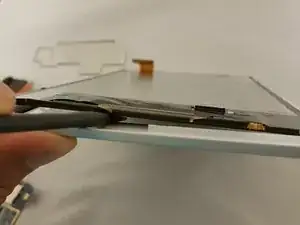

Аккуратно ведите по краям, чтобы приподнять экран.

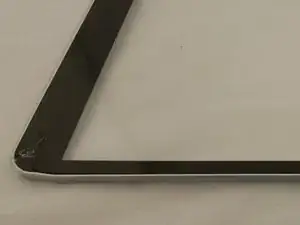

Если у вас повреждён передний корпус, воспользуйтесь возможностью и замените его тоже.
