Замена динамика HP iPAQ H3850
Если динамик вашего HP iPAQ H3850 перестал воспроизводить звук, вероятно, динамик неисправен и его необходимо заменить.
Динамик — важная часть HP iPAQ H3850 для воспроизведения аудио и прослушивания музыки. Для замены динамика необходимо приобрести новую деталь. При разборке задней крышки требуется аккуратность, чтобы не повредить другие пригодные для использования детали. Требуется терпение, чтобы детали не сломались и соединители сохранили работоспособность для питания динамика iPAQ. Также необходима устойчивость рук при разборке внутренностей устройства.
Этот HP iPAQ был одним из первых мини-ПК. HP iPAQ мог быть прототипом современных мобильных телефонов. HP iPAQ был создан в начале 2000-х, поэтому люди могут испытывать ностальгию. Это может быть причиной ремонта устройства iPAQ.
Детали, которые подключаются к разъёмам, могут быть опасными, так как при неосторожной работе можно пораниться. Поэтому следует надеть перчатки для защиты рук от контактов. Инструменты для этого ремонта входят в стандартный набор для работы с электроникой. В конце концов, именно набор инструментов потребуется для этой замены, а особое внимание следует уделить разъёмам.
Перед началом разборки и заменой динамика убедитесь, что устройство выключено. После сборки задней крышки HP iPAQ H3850 включите устройство, чтобы проверить работоспособность динамика.
Шаг 1
Для начала разборки динамика iPAQ, как показано на изображении, поместите устройство на ровную поверхность дисплеем вниз.
Шаг 2

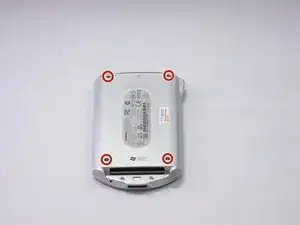

Сначала снимите четыре винта, расположенные на задней крышке динамика iPAQ.
Шаг 3
Осторожно снимите заднюю крышку с помощью пластикового лопаточного инструмента, вводя его вдоль пазов по бокам iPAQ.
Шаг 4

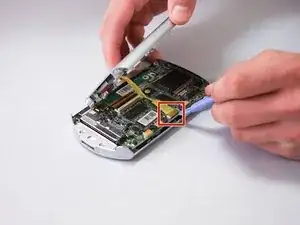

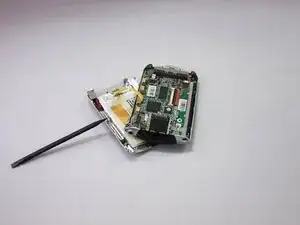

Используя пластиковый лопаточный инструмент, аккуратно отсоедините жёлтую шлейфовую ленту от контактов разъёма, чтобы разделить iPAQ на две половины. (Этот шаг не обязателен для извлечения динамика, но значительно упростит процесс.)
Шаг 5
Снимите шлейф, подключённый к плате логики динамика iPAQ, потянув пластиковые фиксаторы по обеим сторонам вверх, в сторону верхней части iPAQ.
Используйте пластиковый лопаточный инструмент, чтобы аккуратно вытащить коричневую шлейфовую ленту из разъёма.
Шаг 6

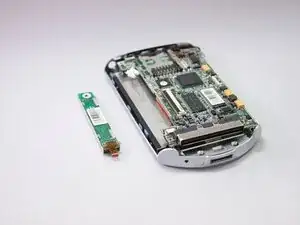

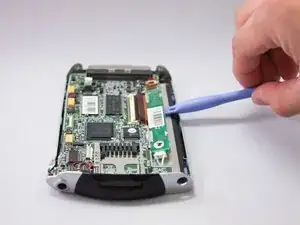

С помощью пластикового лопаточного инструмента аккуратно извлеките плату дисплея из корпуса.
Отключите разъём с противоположного конца платы дисплея.
Полностью удалите компонент.
Шаг 7

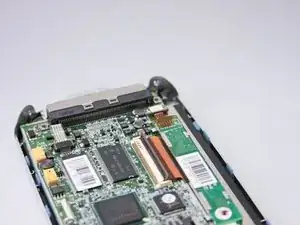

Поднимите вверх чёрную пластиковую защёлку на разъёме большого шлейфа, расположенном ближе к центру материнской платы.
Используйте пластиковый лопаточный инструмент, чтобы аккуратно извлечь шлейф из разъёма.
Шаг 8

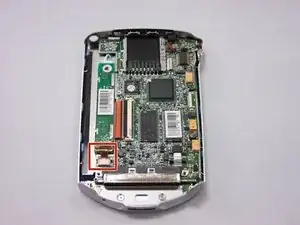

Осторожно подденьте прозрачный/серый шлейф в нижнем углу устройства из разъёма с помощью пластикового лопаточного инструмента.
При необходимости используйте пальцы или пинцет для извлечения.
Шаг 9

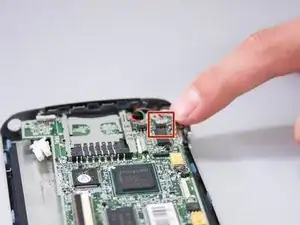

Аккуратно отсоедините коннекторы динамика и микрофона от материнской платы руками.
Шаг 10
Снимите четыре маленьких винта в каждом углу материнской платы при помощи крестовой отвёртки.
Осторожно подденьте материнскую плату из корпуса пальцами или пластиковым лопаточным инструментом.
Отложите материнскую плату в сторону.
Шаг 11

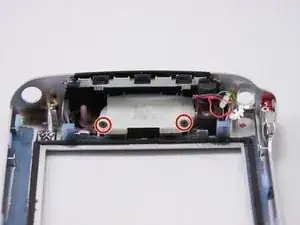

В верхней части iPAQ удалите винты, удерживающие динамик и корпус.
Когда винты будут вынуты, выньте динамик вместе с корпусом.

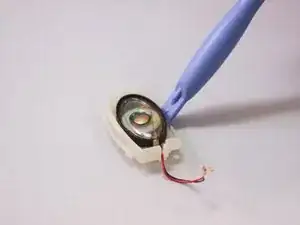

Положите корпус с динамиком корпусом вниз и с помощью пластикового лопаточного инструмента подденьте и извлеките сам динамик.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
