Замена динамика Handspring Visor Edge
Если у Handspring Visor Edge искажается звук или его совсем нет, используйте это руководство для замены динамика.
Чтобы убедиться, что неисправная деталь — это динамик Handspring Visor Edge, осмотрите отверстие динамика на предмет загрязнений, которые могут мешать качеству звука. Небольшие скопления пыли можно удалить с помощью антистатической щетки или небольшого воздуходувного баллона для пыли.
Перед началом работы убедитесь, что устройство выключено.
Шаг 1
Откройте Visor Edge, поместив экран и внутреннюю часть откидной крышки лицевой стороной вниз на ровную поверхность, например стол.
На задней части КПК есть защёлка, соединяющая откидную крышку с устройством. Осторожно нажмите на эту защёлку, пытаясь сдвинуть крышку вверх по поверхности, затем разъедините части, чтобы полностью отсоединить их.
Не тяните и не дергайте откидную крышку при попытке снять её с КПК — это может привести к её поломке и повреждению устройства.
Для сборки снова нажмите вниз на откидную крышку в месте, где на КПК имеется выемка, указывающая, где части соединяются. Нажимайте до щелчка, пока крышка не зафиксируется на месте.
Шаг 2
Удалите шесть винтов Phillips 4,1 мм с задней панели с помощью отвертки #00 Phillips.
Шаг 3
Снимите серую заднюю панель с КПК.
Шаг 4
Удалите четыре винта Philips 2,6 мм, расположенные по бокам рамки.
Удалите винт Philips 3,9 мм, удерживающий держатель стилуса на рамке.
Шаг 5
Удалите четыре винта Philips 2,6 мм в верхней и нижней частях рамки.
Шаг 6
Осторожно снимите белую рамку с задней части КПК.
Шаг 7

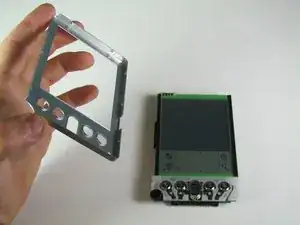

Аккуратно снимите переднюю крышку.
Шаг 8

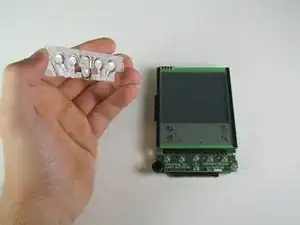

Осторожно извлеките кнопки вручную.
Шаг 9
Снимите плату кнопок.
Плата кнопок расположена под кнопками.
Шаг 10

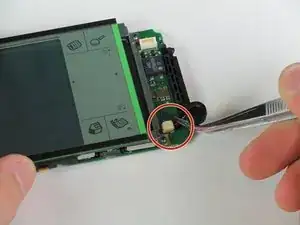

Осторожно снимите динамик, выдергивая корпус разъёма пинцетом, покачивая его из стороны в сторону при необходимости, чтобы облегчить извлечение.
Тяните в том же направлении, в котором идут отдельные провода, и равномерно по всей ширине кабеля, чтобы ни один из проводов не был чрезмерно натянут.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
