Замена светодиода подсветки HP iPAQ HW6515

Переверните устройство HP iPAQ HW6515 экраном вниз.

Снимите заднюю крышку, нажав на маленькую серебряную кнопку, и потяните крышку сначала назад, затем вверх.

Отложите заднюю часть корпуса в сторону.

Извлеките аккумулятор, потянув за чёрную язычок вверх.

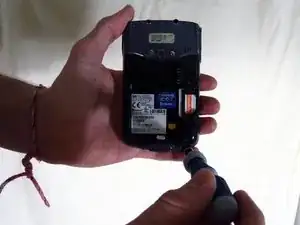

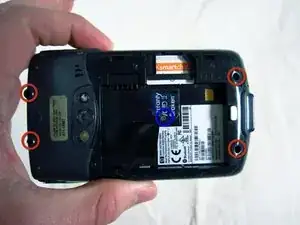

Выкрутите четыре винта с помощью шестигранной отвёртки T6.

Выкрутите центральный винт с помощью крестовой отвёртки Phillips 00.

Возможно, центральный винт закрыт наклейкой «Гарантия аннулирована при вскрытии». В этом случае снимите наклейку, чтобы открыть доступ к винту.

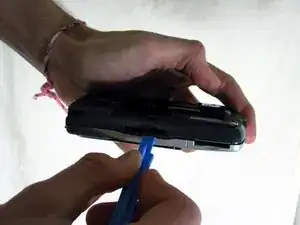

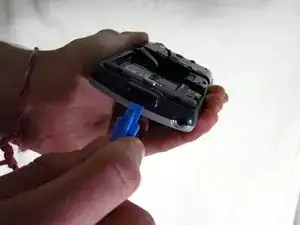

Используйте пластиковую инструмент для вскрытия, чтобы разъединить половины корпуса по нижнему краю телефона.

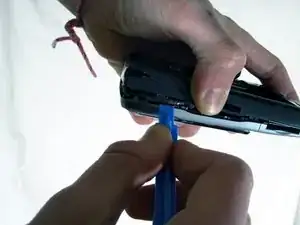

Продвигайте пластиковую присоску вдоль стыка, пока две половины корпуса не отделятся друг от друга.

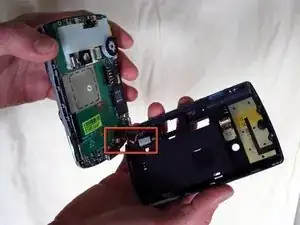

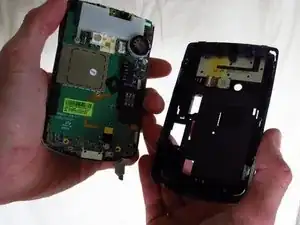

Перед тем как разъединить половинки корпуса, отсоедините шлейф датчика, соединяющий их. Если этого не сделать, шлейф будет повреждён.

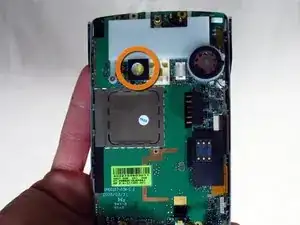

Аккуратно снимите чёрный резиновый квадрат, закрывающий светодиод.

Светодиод теперь открыт.

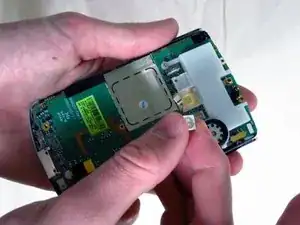

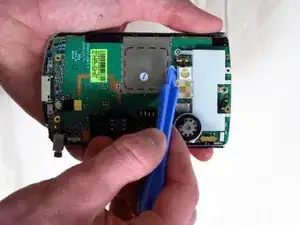

Подденьте пластиковой отвёрткой светодиод, чтобы вынуть его и открыть доступ к проводу.

Пальцами указательного и большого пальцев отсоедините провод от платы и удалите светодиод.
