Замена экрана HP iPAQ H3850

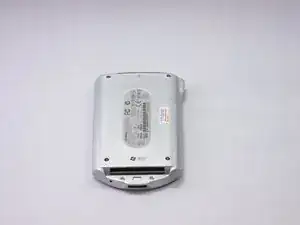

Для начала разборки устройства поместите его на ровную поверхность экраном вниз.

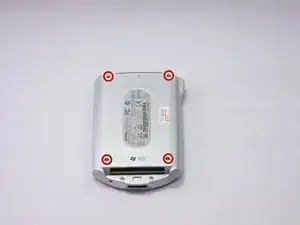

Удалите четыре винта на задней крышке устройства.

Аккуратно снимите заднюю крышку, используя лопатку по пазам вдоль боковых сторон iPAQ.

На этом этапе жёлтая плоская шлейфовая лента соединяет переднюю и заднюю панели устройства. Аккуратно отсоедините ленту от контактных штырьков с помощью пластиковой лопатки.

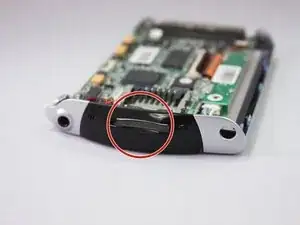

Извлеките SD-карту, находящуюся в верхней части устройства, нажатием с последующим отпусканием.

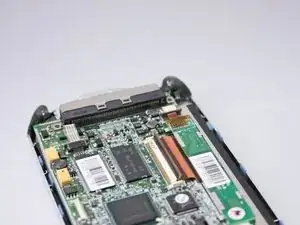

Снимите плоский кабель, подключённый к плате управления дисплеем, потянув пластиковые защёлки по обеим сторонам вверх, в сторону верхней части устройства.

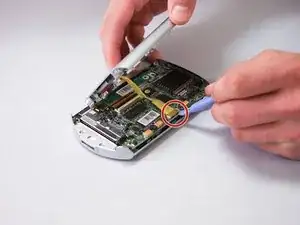

Используйте пластиковой лопатку, чтобы осторожно вытащить коричневую шлейфовую ленту из разъёма.

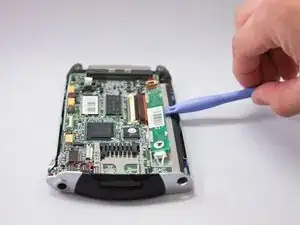

Используйте пластиковой лопатку, чтобы аккуратно извлечь плату управления дисплеем из её посадочного места.

Отсоедините разъём с противоположного конца платы управления дисплеем.

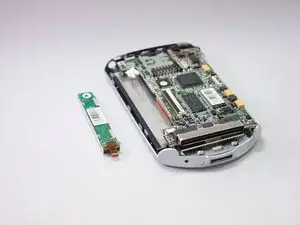

Полностью извлеките компонент.

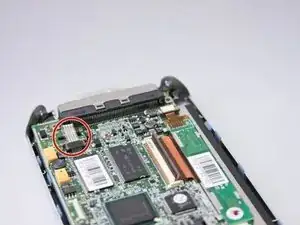

Поднимите вверх чёрную пластиковую защёлку на разъёме крупной плоской шлейфовой ленты, расположенном ближе к центру материнской платы.

С помощью пластиковой лопатки аккуратно извлеките шлейфовую ленту из разъёма.

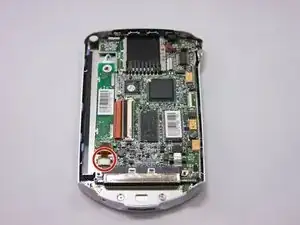

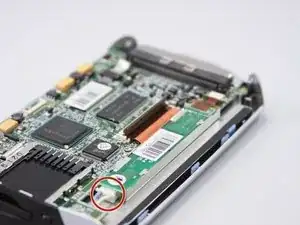

Найдите прозрачную/серую шлейфовую ленту в нижнем углу устройства.

Осторожно подденьте шлейф из разъёма пластиковой лопаткой.

При необходимости удалите её вручную или пинцетом.

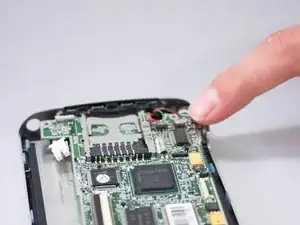

Аккуратно отсоедините соединители динамика и микрофона от материнской платы вручную.

Удалите три маленьких винта в каждом углу материнской платы с помощью крестовой отвёртки.

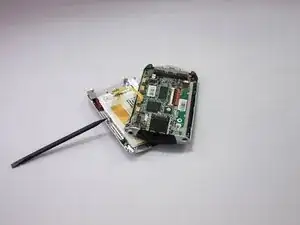

Аккуратно приподнимите материнскую плату из корпуса руками или пластиковой лопаткой.

Отложите материнскую плату в сторону.

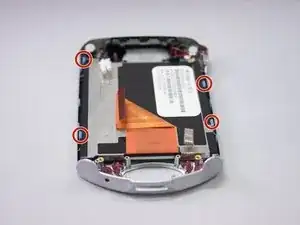

Найдите четыре синих пластиковых защёлки, окружающие квадратный корпус экрана.

Отогните защёлки руками назад.

С помощью пластиковой лопатки выньте весь модуль экрана из посадочного места.

Вставьте новый экран в устройство.
