Замена клавиатуры HP iPAQ HW6515

Переверните HP iPAQ HW6515 экраном вниз.

Снимите заднюю крышку, нажав на маленькую серебристую кнопку, одновременно оттянув корпус назад, затем вверх.

Отложите заднюю часть корпуса на время.

Извлеките аккумулятор, потянув за чёрную язычок вверх.

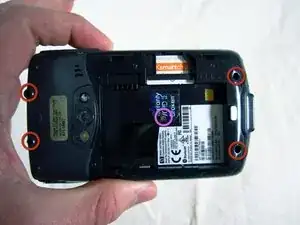

Открутите четыре внешних винта с помощью отвертки T6 с торкс-головкой.

Открутите внутренний центральный винт крестовой отверткой Phillips #00.

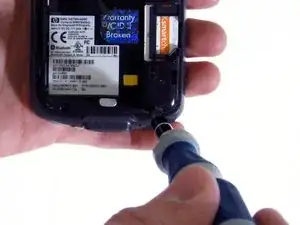

Возможна наклейка с надписью "Warranty VOID if broken", закрывающая центральный винт — при необходимости аккуратно снимите её, чтобы получить доступ к винту.

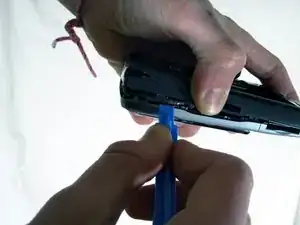

Используйте пластиковый инструмент для вскрытия, чтобы отжать корпуса вдоль нижней части телефона.

Проведите пластиковым инструментом вдоль шва, пока половинки корпуса не разойдутся.

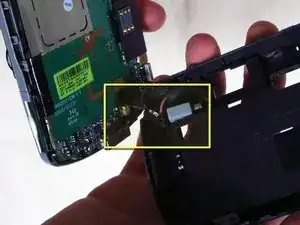

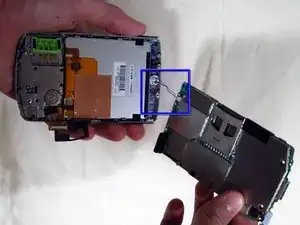

Перед тем как полностью разъединить половинки корпуса, отсоедините провод датчика, соединяющий их друг с другом. Несоблюдение этого шага приведёт к повреждению провода датчика.

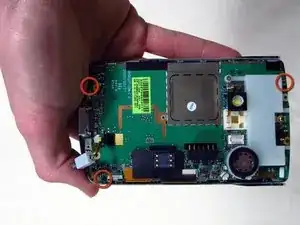

Используйте крестовую отвертку Phillips #00, чтобы вынуть три маленьких винта, удерживающих плату.

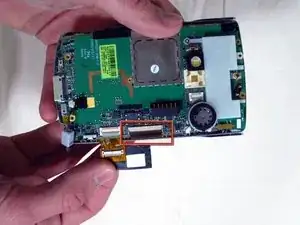

Отогните чёрную ленту, закрывающую разъём.

Допустимо, если один из левых разъёмов отойдёт вместе с лентой.

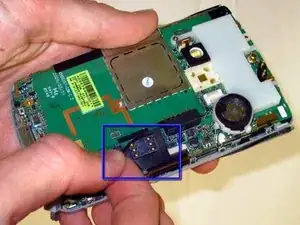

Поднимите чёрный фиксатор под углом примерно 45 градусов.

Используйте отвёртку, чтобы поддеть ленту и отсоединить её от чёрного фиксатора.

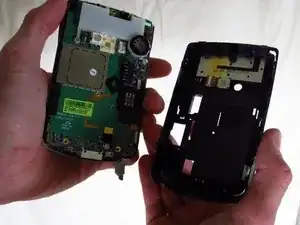

Осторожно подденьте материнскую плату из передней части корпуса, начиная снизу.

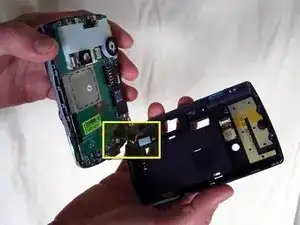

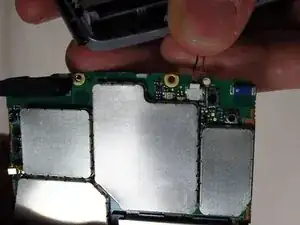

Отсоедините провод, соединяющий материнскую плату с передней частью корпуса. Слишком сильное усилие может повредить этот провод.

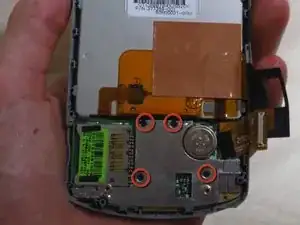

Открутите четыре маленьких винта, удерживающих клавиатуру, крестовой отверткой Phillips #00.

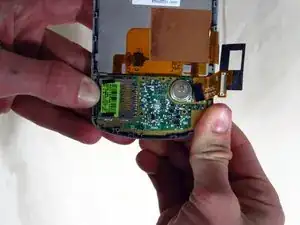

Держа телефон в той же ориентации, что на фото, аккуратно снимите заднюю накладку клавиатуры и отложите её в сторону. Снятие этой накладки открывает доступ к клавиатуре.

Осторожно извлеките клавиатуру, слегка согнув корпус телефона, чтобы освободить клавиатуру из посадочного места.
