Замена ЖК-экрана HP iPAQ h4155

Сдвигая серебристую защёлку вверх, одновременно поднимите крышку с левой стороны.

Нажмите на защёлку слева направо, чтобы снять крышку.

Теперь поднимите аккумулятор и выньте его из устройства.

Удалите четыре серебристых винта с помощью отвёртки T5 Torx (T5 x 0.25 дюйма).

Удалите один чёрный винт, расположенный под наклейкой HP, используя отвёртку T5 Torx.

Далее с помощью пластиковой лопатки отделите серую заднюю панель от чёрной центральной части.

Для лучшего результата начните разделение с углового участка.

Снимите заднюю крышку.

После снятия задней крышки используйте отвёртку #00 Phillips x 0.17, чтобы вынуть маленький винт слева от слота для SD-карты.

Далее разблокируйте и выньте ленточный кабель.

С помощью металлических пинцетов аккуратно отведите назад обе стороны коричневой планки, разблокируя кабель и вытянув его из разъёма.

Планка, разъём и кабель — хрупкие детали, которые легко повредить.

Далее снимите провод с нижней части материнской платы.

Проще всего использовать металлические пинцеты и захватить штекер как можно ближе к разъёму.

Убедитесь, что все соединения полностью отсоединены перед отделением от материнской платы.

Затем с помощью пластиковой лопатки отделите серебристую переднюю панель от чёрной рамки.

Теперь, когда передняя панель снята, можно отсоединить экран.

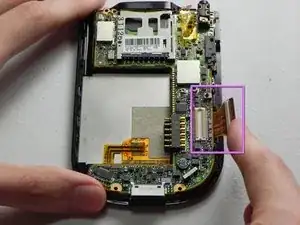

Снимите ленточный разъём, аккуратно потянув за серебристую верхнюю часть. Он отщелкнётся от материнской платы.

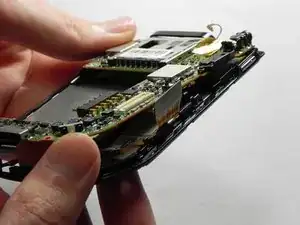

Ленточный кабель и разъём легко снять, если осторожно приподнять материнскую плату, чтобы создать небольшой зазор.

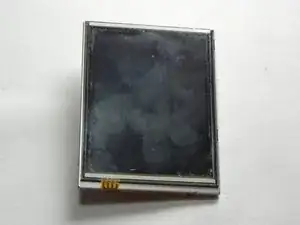

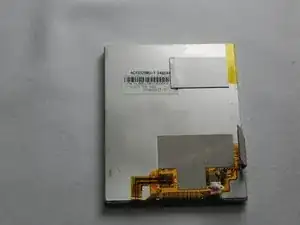

Теперь экран можно извлечь.
