Замена резервной батареи HP iPAQ h4155

Сдвиньте серебристую защёлку вверх и одновременно поднимите крышку с левой стороны.

Сдвиньте защёлку слева направо, чтобы снять крышку.

Поднимите батарею и выведите её из устройства.

Удалите четыре серебристых винта с помощью отвертки Torx T5 (T5 x 0.25 in).

Снимите один чёрный винт, расположенный под наклейкой HP, используя отвертку Torx T5.

Далее используйте пластиковый инструмент для съёма, чтобы отделить серую заднюю часть от чёрной центральной части.

Для лучшего результата начните отсоединение с углового элемента.

Снимите заднюю крышку.

После снятия задней крышки используйте отвёртку Philips #00 x 0.17, чтобы открутить маленький винт слева от слота для SD-карты.

Далее разблокируйте и извлеките плоский кабель.

Используя металлические пинцеты, аккуратно оттяните обе стороны коричневой планки, чтобы разблокировать кабель и вынуть его из разъёма.

Планка, разъём и кабель — хрупкие компоненты, которые легко повредить.

Далее отсоедините провод от нижней части материнской платы.

Самый простой способ — использовать металлические пинцеты и захватить штекер как можно ближе к разъёму.

Убедитесь, что все соединения полностью отключены перед отделением от материнской платы.

Используйте пластиковый инструмент для съёма и отделите серебристую переднюю панель от чёрной рамки.

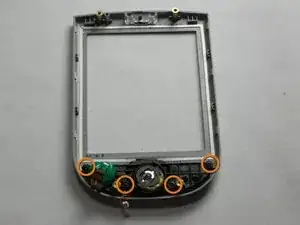

Удалите 4 винта вдоль нижней части лицевой панели.

Это винты с головкой Philips #00.

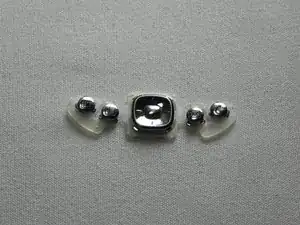

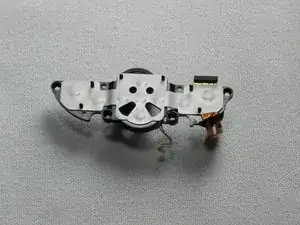

После этого вы легко сможете отделить клавиши от корпуса.

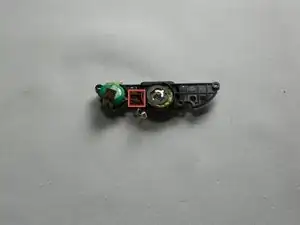

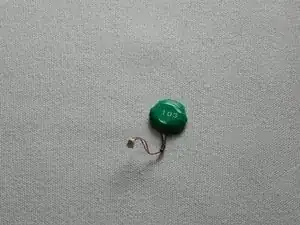

После снятия клавиши джойпада с помощью пинцета аккуратно выведите провод из его зажима, чтобы освободить батарею.
