Замена материнской платы HP iPAQ h4155

Одновременно сдвиньте серебристую защёлку вверх и поднимите крышку с левой стороны.

Сдвиньте защёлку слева направо, чтобы снять крышку.

Поднимите батарею вверх и отведите её от устройства, чтобы вынуть.

Удалите четыре серебристых винта с помощью отвёртки Torx T5 (T5 x 0,25 дюйма).

Удалите один чёрный винт, находящийся под наклейкой HP, с помощью отвёртки Torx T5.

Далее используйте пластиковый инструмент для съёма, чтобы разъединить серую заднюю часть и чёрную центральную деталь.

Для лучшего результата начните разъединение с угловой части.

Снимите заднюю панель корпуса.

После снятия задней крышки используйте отвёртку Phillips #00 x 0,17, чтобы удалить маленький винт слева от слота для карты SD.

Далее разблокируйте и снимите ленточный кабель.

С помощью металлических пинцетов аккуратно оттяните обе стороны коричневой планки, чтобы разблокировать кабель и вынуть его из разъёма.

Планка, разъём и кабель — хрупкие компоненты, которые легко повредить.

Далее снимите провод с нижней части материнской платы.

Проще всего использовать металлические пинцеты и захватить штекер как можно ближе к разъёму.

Убедитесь, что все соединения правильно отключены перед отделением от материнской платы.

Затем используйте пластиковый инструмент для съёма и отделите серебристую переднюю панель корпуса от чёрной рамки.

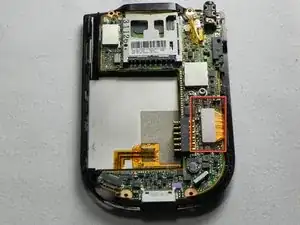

После снятия передней крышки необходимо отключить ЖК-экран от материнской платы. Выньте соединитель ЖК из разъёма, чтобы правильно отключить.

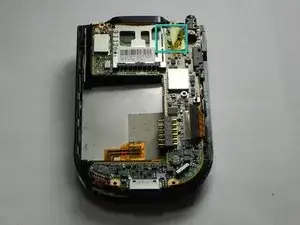

Далее нужно снять последний провод с материнской платы

Проще всего захватить и потянуть металлическими пинцетами ближе к основанию штекера у разъёма.

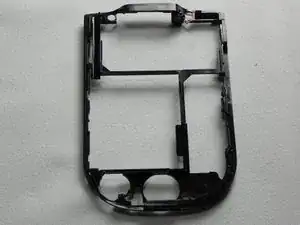

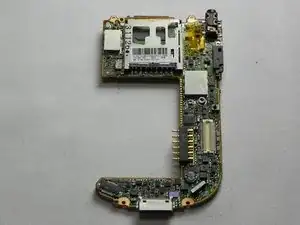

Наконец, материнская плата может быть вынута из чёрной центральной рамки.
