Замена кнопок HP iPAQ H3850
Если необходимо заменить кнопки на вашем HP iPAQ H3850, это руководство поможет вам. Этот ремонт следует выполнить в первую очередь, если кнопки вашего iPAQ не работают. Если после этой замены кнопки по-прежнему не функционируют, возможно, проблема более серьёзная.
Если вам нужна дополнительная помощь по ремонту HP iPAQ H3850, ознакомьтесь с нашим руководством по устранению неполадок, в котором содержится информация о замене кнопок и других связанных исправлениях.
Перед началом ремонта полностью выключите устройство и отключите его от всех кабелей и источников питания. Также соблюдайте осторожность при использовании острых инструментов.
Шаг 1
Для начала разборки поместите устройство на ровную поверхность экраном вниз.
Шаг 2

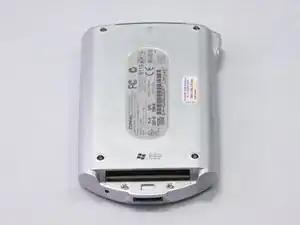

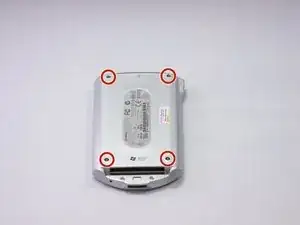

Удалите четыре винта, расположенные на задней крышке устройства.
Шаг 3

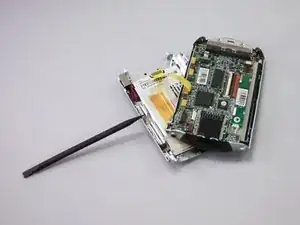

Осторожно снимите заднюю крышку, используя пластиковый инструмент для открывания по пазам вдоль сторон iPAQ.
В этот момент жёлтая лента будет соединять переднюю и заднюю панели устройства. Осторожно используйте пластиковый инструмент, чтобы отсоединить ленту от контактных выводов разъёма.
Шаг 4

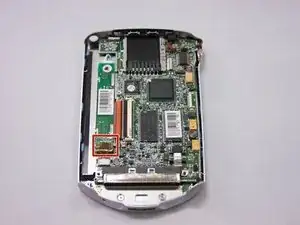

Снимите ленточный кабель, подключённый к плате дисплея, потянув пластиковые защёлки с обеих сторон вверх по направлению к верхней части устройства.
Используйте пластиковый инструмент для открывания, чтобы аккуратно вытащить коричневый ленточный кабель из разъёма.
Шаг 5

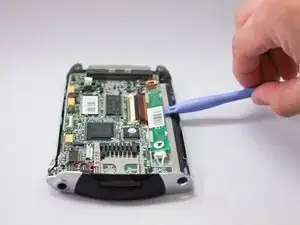

С помощью пластикового инструмента для открывания аккуратно извлеките плату дисплея из её корпуса.
Отключите разъём с противоположного конца платы дисплея.

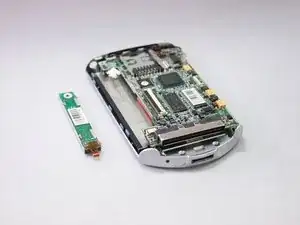

Полностью удалите компонент.
Шаг 6

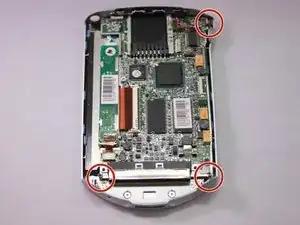

Снимите три маленьких винта с углов материнской платы с помощью отвертки с крестообразным шлицем.

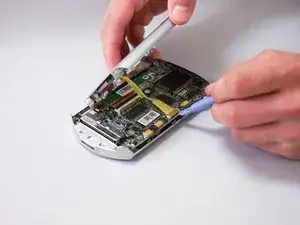

Осторожно подденьте материнскую плату руками или пластиковым инструментом и извлеките её из корпуса.

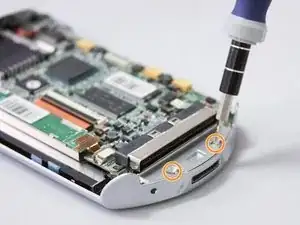

Снимите два винта с серебристой крышки, используя отвертку Phillips #00.
Шаг 7

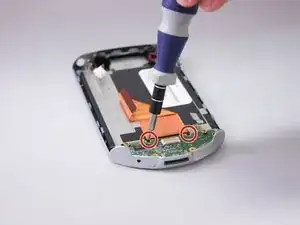

Используя отвертку Phillips #00, удалите два винта в нижней части устройства.

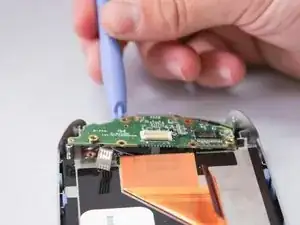

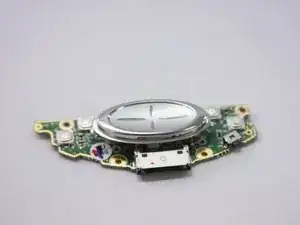

С помощью пластикового инструмента для открывания извлеките плату кнопок.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
