Замена экрана Handspring Visor Edge
В этом руководстве вы узнаете, как заменить экран PDA Handspring Visor Edge. Вам понадобятся пинцет, крестовая отвертка и лопатка, чтобы поддеть экран.
Шаг 1

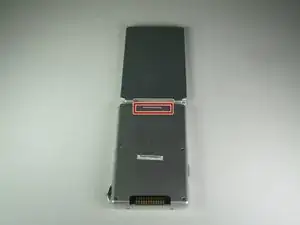

Откройте Visor Edge, разместив экран и внутреннюю часть откидной крышки лицевой стороной вниз на ровной поверхности, например на столе.
На задней стороне PDA есть язычок, соединяющий откидную крышку с устройством. Осторожно нажмите на этот язычок, пытаясь сдвинуть крышку вверх по поверхности, затем разъедините части, чтобы полностью отсоединить их.
Не тяните и не дергайте откидную крышку в попытке снять её с PDA — это может привести к её перелому и повреждению устройства.

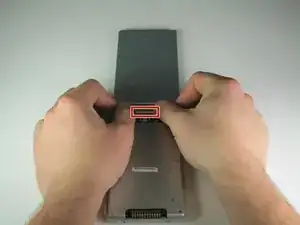

Для сборки обратно нажмите вниз на откидную крышку в месте, где на PDA имеется выемка, указывающая, где соединяются части. Наконец, нажмите на крышку, пока она не защёлкнется на месте.
Шаг 2

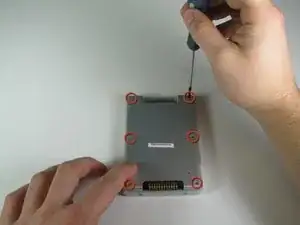

Снимите шесть крестовых винтов длиной 4,1 мм с задней крышки с помощью отвертки #00 Phillips.
Шаг 3

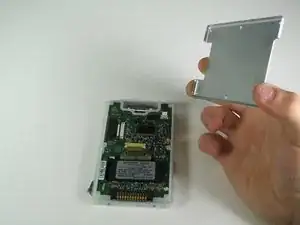

Снимите серую заднюю панель с PDA.
Шаг 4

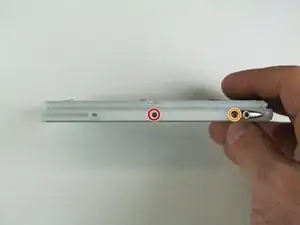

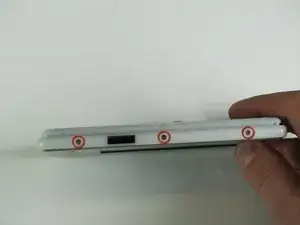

Снимите четыре крестовых винта длиной 2,6 мм, расположенные по бокам рамки.
Снимите крестовый винт длиной 3,9 мм, который крепит держатель стилуса к рамке.
Шаг 5

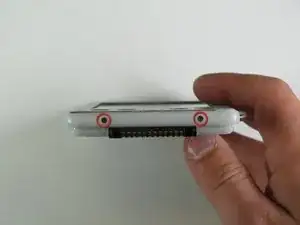

Снимите четыре крестовых винта длиной 2,6 мм, расположенные в верхней и нижней части рамки.
Шаг 6
Осторожно снимите белую рамку с задней части PDA.
Шаг 7
Разместите PDA лицевой стороной вверх.

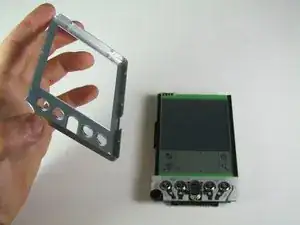

Аккуратно снимите переднюю крышку.
Шаг 8
Переверните PDA.

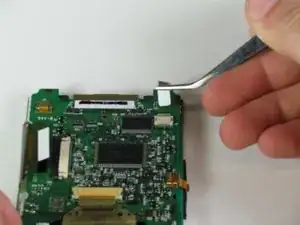

С помощью пинцета отсоедините ленточный кабель, соединяющий экран с платой.
Шаг 9

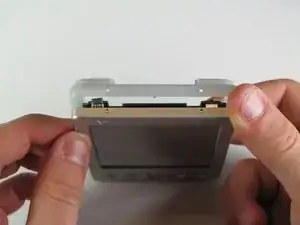

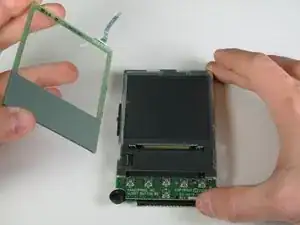

Подденьте лопаткой между стеклом и металлической рамкой.
Протяните лопатку вдоль длины экрана, чтобы отделить его от рамки.
Слегка приподнимите экран с отсоединённой стороны руками. Экран отщёлкнется.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
