Замена гнезда питания (DC Jack) на планшете Xi-Electronics 7 дюймов

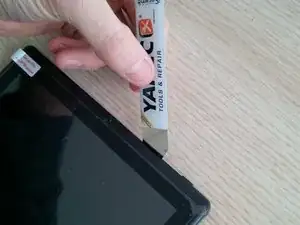

Для открытия устройства используйте инструмент iSesamo.

Осторожно подденьте корпус, действуйте бережно и аккуратно.

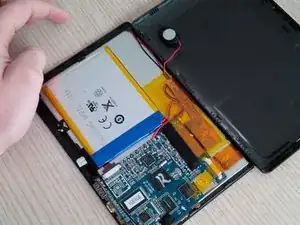

На второй фотографии показано внутреннее устройство.

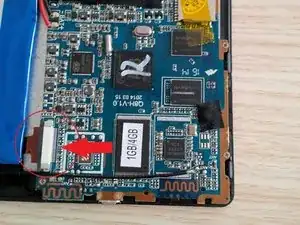

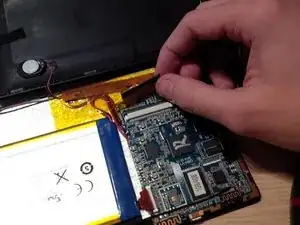

Аккуратно отсоедините первый разъём, выделенный красным.

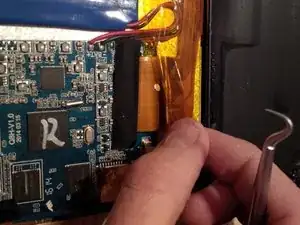

Откройте замок разъёма зубочисткой или стоматологическим инструментом, можно также использовать маленькую плоскую отвёртку или аналогичный инструмент.

Отсоедините второй разъём.

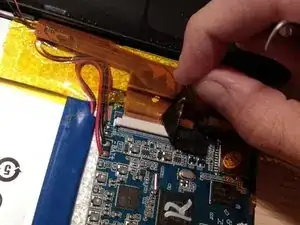

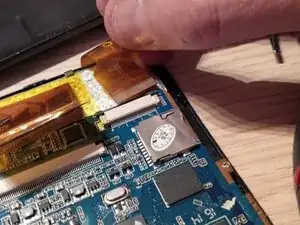

Сначала снимите оранжевую ленту, аккуратно отлепив её.

Затем снимите чёрную толстую ленту на разъёме.

Отсоедините третий разъём — он находится рядом с разъёмом из шага 3.

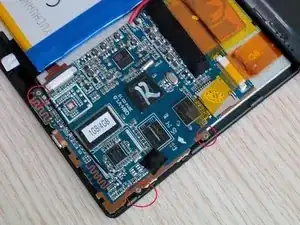

Удалите винты с основной платы.

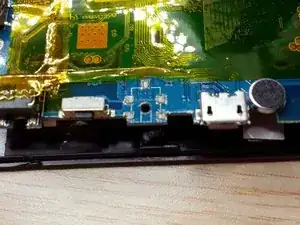

После снятия основной платы вы увидите отсутствующее гнездо питания.

Мы будем припаивать гнездо питания к основной плате.

Перед этим найдите в интернете инструкции по пайке и используйте подходящие инструменты — не экономьте на инструменте.

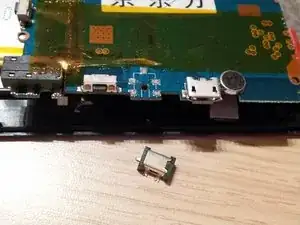

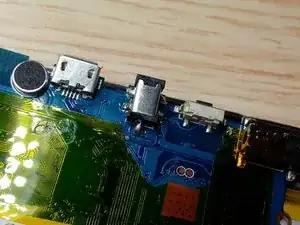

Я не включил фото или видео по самой пайке в это руководство, но в интернете много информации. На последней фотографии показано новое гнездо питания.
