ID чипа iPad 10

Планшеты

В этом руководстве представлен выбор фотографий и сводка идентификации чипов для логической платы iPad 10.

Изучите наш разбор iPad 10 для получения дополнительных сведений.

Особая благодарность участнику сообщества CChin за его вклад!

Шаг 1

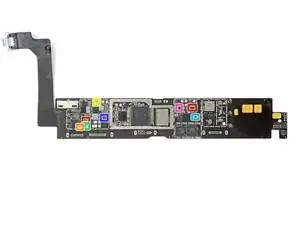

ID чипа часть 1:

Apple APL1W01/339S00803 процессор приложений A14 с шести ядрами, лежащий под SK hynix H9HKNNNCRMMVFR-NEH, вероятно, с 4 ГБ LPDDR4X SDRAM памяти

Kioxia K5A2JW30I8TAI2217 ? 64 ГБ NAND флеш-памяти

Apple APL1094/343S00564 управление питанием

Apple APL1099/343S00565 управление питанием

Texas Instruments SN2610A0 зарядное устройство для батареи

Broadcom BCM15957A0 контроллер сенсорного экрана

Texas Instruments CD3217B13 контроллер USB типа-C

Шаг 2

ID чипа часть 2:

Analog Devices MAX98709B аудиоусилитель

Winbond W25Q80DV 1 МБ последовательной NOR флеш-памяти

Apple/Cirrus Logic 343S00377 управление питанием

Вероятно, Texas Instruments USB 2.0 двойной повторитель

Texas Instruments LM3638 драйвер LED подсветки

Texas Instruments TPS61230A повышающий преобразователь 6 А / 5 В

Texas Instruments SN1705004A0 DC-DC преобразователь (вероятно)

Шаг 3

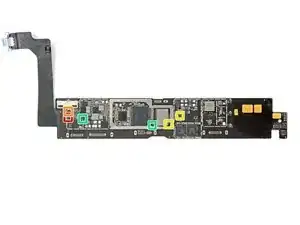

ID чипа часть 3:

Texas Instruments TPD4S311A защитник порта USB типа-C

Texas Instruments TVS2200 защита от перенапряжений

Nexperia 74AVC1T45 двусторонний преобразователь/трансивер уровня напряжения с двойным питанием

Nexperia LSF0101 1-битный многоуровневый преобразователь напряжения

Шаг 4

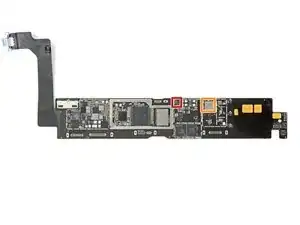

ID чипа часть 4 - соединения:

NXP Semiconductor SN210 контроллер NFC с защитным элементом

USI 339S01015 модуль WiFi/Bluetooth

Шаг 5

ID чипа часть 5 - датчики:

Bosch Sensortec BMI282 6-осевой акселерометр/гир

Перевод руководства с ifixit.com
