Замена направляющего лезвия в Dewalt Nailers DCN660D1 2018

Перед началом ремонта извлеките аккумулятор из инструмента.

Используйте отвертку T10, чтобы вынуть десять винтов, фиксирующих наружный корпус.

Некоторые из этих винтов расположены глубоко в отверстиях. Вы можете использовать плоскую отвёртку, чтобы ослабить эти винты.

Положите инструмент на левый бок (со стороны крючка для ремня).

Поднимите и снимите правую часть корпуса с инструмента.

Извлеките фиксирующую кнопку из её гнезда.

При сборке убедитесь, что кнопка установлена правильно и взаимодействует с курком.

Выдвиньте разъём аккумулятора из его посадочного места.

Выньте блок переключателей из гнезда корпуса.

Снимите два пружинных зажима с корпуса.

При сборке используйте эти фотографии, чтобы правильно расположить все снятые детали обратно в корпус.

Обязательно пропустите провода через жёлтую канавку.

Обязательно снова закрепите пружинные зажимы.

Осторожно переверните инструмент.

Снимите левую часть корпуса с инструмента.

Пружина под кнопкой сброса может выскочить. Будьте осторожны, чтобы не потерять пружину.

Осторожно извлеките кнопку сброса из инструмента.

Уберите пружину кнопки из инструмента.

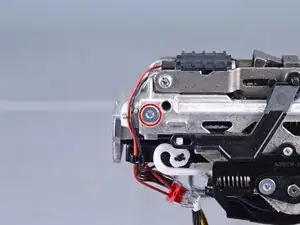

Используйте отвертку T25, чтобы выкрутить два винта (по одному с каждой стороны), фиксирующих заднюю опору.

Ослабьте крепления двух проводов соленоида от задней опоры.

Вытащите заднюю опору прямо из инструмента.

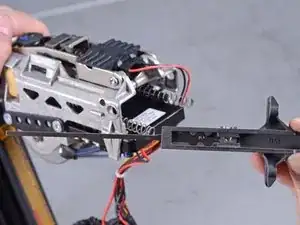

Возьмите узел направляющего за заднюю часть и потяните его прямо из инструмента.

Если вам трудно вынуть узел направляющего, перейдите к следующему шагу.

Если вам трудно вынуть узел направляющего:

Вставьте плоскую отвёртку в стык корпуса над узлом направляющего.

Немного подденьте корпус, чтобы расширить пространство и дать узлу направляющего выскользнуть.

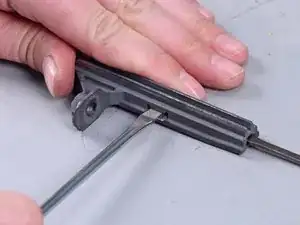

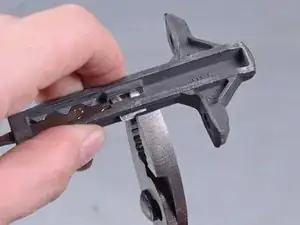

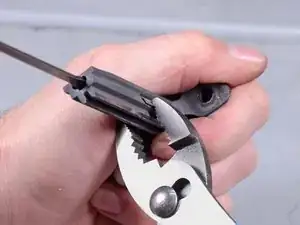

Используйте плоскогубцы или плоскую отвёртку, чтобы выпрямить фиксирующую скобу, удерживающую лезвие.

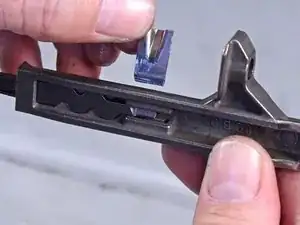

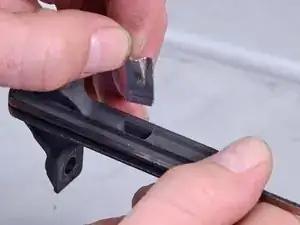

Снимите фиксирующую скобу с узла направляющего.

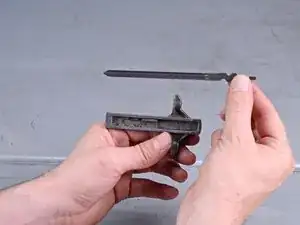

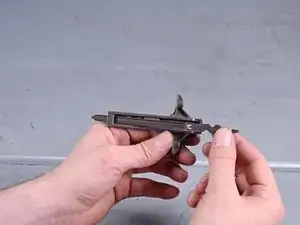

Вытяните лезвие из паза узла направляющего и извлеките его из узла.

Следующие два шага показывают, как установить запасное лезвие в узел направляющего.

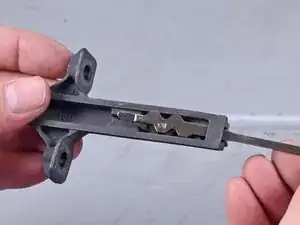

Протяните лезвие через паз в узле направляющего и установите его в волнистую канавку.

Если лезвие не плотно сидит в канавке, переверните лезвие и попробуйте снова.

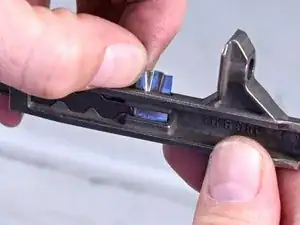

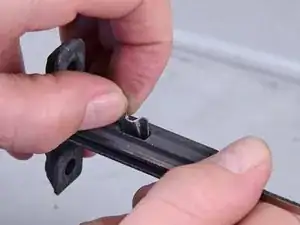

Вставьте фиксирующую скобу в узел направляющего, ориентируя её так, как показано на фотографиях.

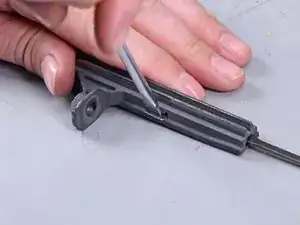

Используйте плоскогубцы или молоток с керном, чтобы загнуть выступающий конец скобы, зафиксировав лезвие.
