Снятие соленоида Dewalt Nailers DCN660D1 2018

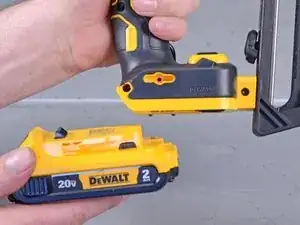

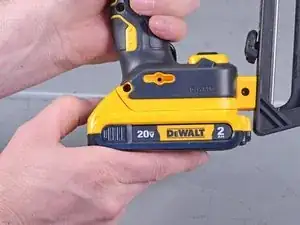

Перед началом ремонта удалите аккумулятор из устройства.

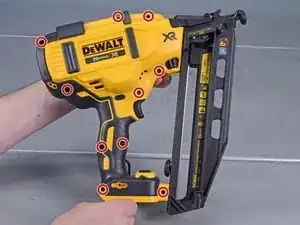

Используйте биту T10, чтобы удалить десять винтов, удерживающих внешний корпус.

Некоторые из этих винтов находятся на большом глубине. Вы можете использовать плоскую отвертку, чтобы ослабить эти винты.

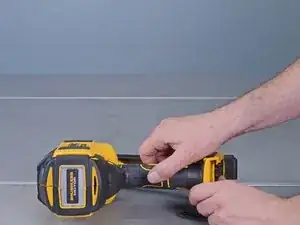

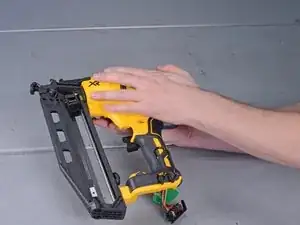

Положите устройство на его левую сторону (с крючком для пояса).

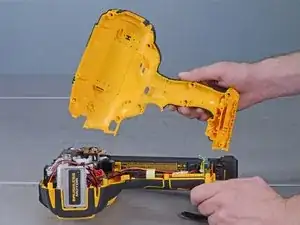

Поднимите и снимите правый корпус с устройства.

Удалите кнопку блокировки из ее углубления.

Во время сборки убедитесь, что кнопка правильно установлена и нажимает на курок.

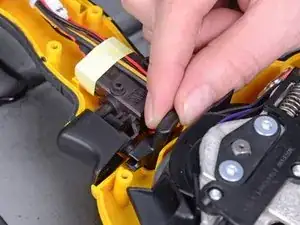

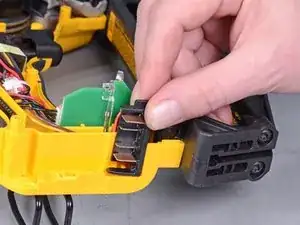

Вытяните разъем аккумулятора из его углубления.

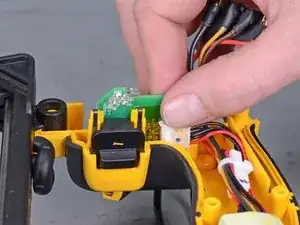

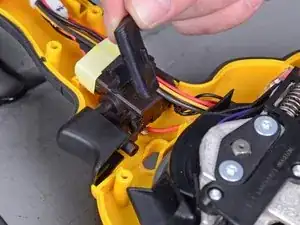

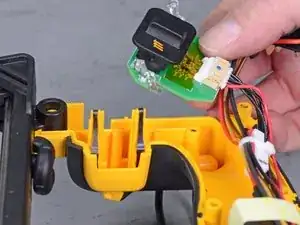

Удалите плату переключателя из ее корпуса.

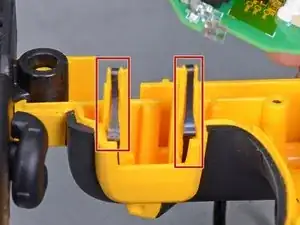

Удалите две пружинные зажимы из корпуса.

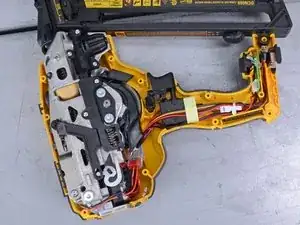

Во время сборки используйте эти фотографии, чтобы помочь вам выровнять все свободные части обратно в корпус.

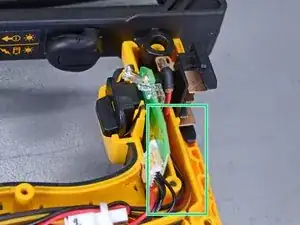

Не забудьте проложить провода через желтую прорезь.

Обязательно прикрепите пружинные зажимы.

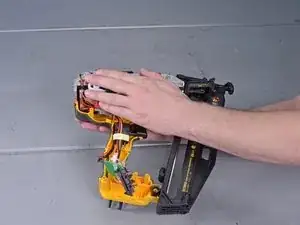

Аккуратно переверните устройство.

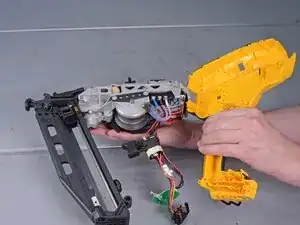

Снимите левый корпус с устройства.

Пружина под кнопкой освобождения имеет тенденцию вылетать. Будьте осторожны, чтобы не потерять пружину.

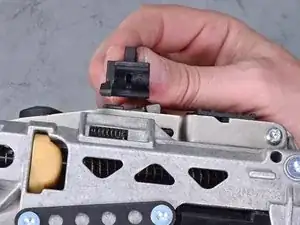

Аккуратно удалите кнопку освобождения из устройства.

Удалите пружину кнопки из устройства.

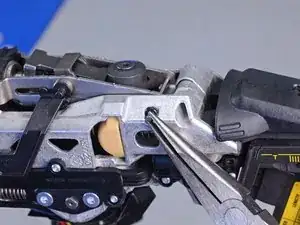

Вытяните штифт, крепящий сборку PTO, из устройства.

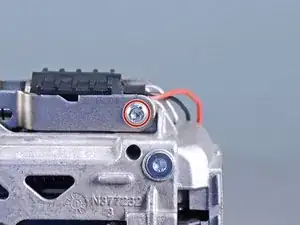

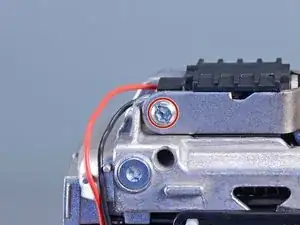

Используйте биту T10, чтобы удалить два винта, удерживающих соленоид.

Поднимите соленоид от устройства.

Соленоид все еще подключен к устройству двумя проводами. Будьте осторожны, чтобы не натянуть провода.

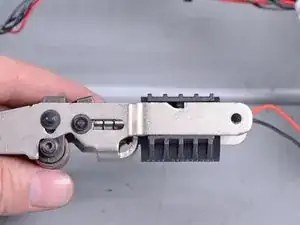

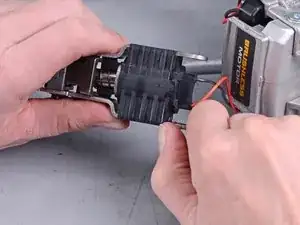

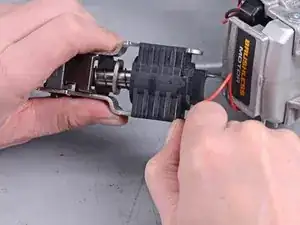

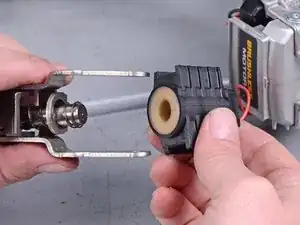

Сдвиньте соленоид с рельсов сборки PTO.

Совет по сборке: Когда вы будете устанавливать соленоид обратно на сборку PTO, убедитесь, что пластиковый штифт выровнен с выемкой.
