Dewalt Nailers DCN660D1 2018 Снятие ударного механизма

Перед началом ремонта извлеките аккумулятор из устройства.

Используйте биту T10, чтобы выкрутить десять винтов, фиксирующих внешнюю крышку.

Некоторые из этих винтов глубоко утоплены. Вы можете использовать плоскую отвертку, чтобы ослабить эти винты.

Положите устройство на левый бок (со стороны клипсы для ремня).

Поднимите и снимите правую крышку корпуса с устройства.

Уберите кнопку блокировки из её гнезда.

При сборке убедитесь, что кнопка правильно установлена и взаимодействует с курком.

Выдвиньте разъём аккумулятора из его гнезда.

Извлеките плату переключателя из её гнезда в корпусе.

Снимите два пружинных зажима с корпуса.

При повторной сборке используйте эти фотографии, чтобы правильно разместить все свободные детали обратно в корпус.

Обязательно проложите провода через жёлтый канал.

Не забудьте снова закрепить пружинные зажимы.

Осторожно переверните устройство.

Снимите левую крышку корпуса с устройства.

Пружина под кнопкой разблокировки имеет склонность вылетать. Будьте осторожны, чтобы не потерять пружину.

Осторожно извлеките кнопку разблокировки из устройства.

Удалите пружину кнопки из устройства.

Используйте биту T25, чтобы выкрутить два винта (по одному с каждой стороны), фиксирующих заднюю опору.

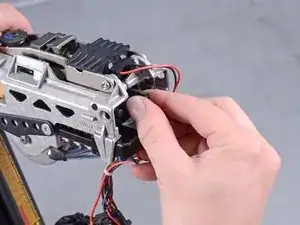

Ослабьте два провода соленоида от задней опоры.

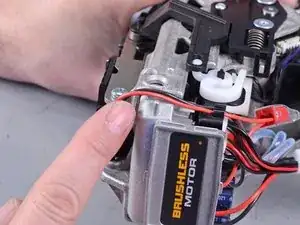

Вытяните заднюю опору прямо из устройства.

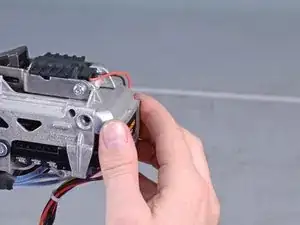

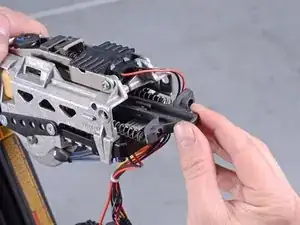

Возьмите узел ударного механизма за заднюю часть и вытяните его прямо из устройства.

Если вам трудно вытащить узел ударного механизма, переходите к следующему шагу.

Если у вас возникают трудности с извлечением узла ударного механизма:

Вставьте плоскую отвертку в шов корпуса над узлом ударного механизма.

Небольшим поддеванием раздвиньте корпус, чтобы расширить пространство для выдвижения узла ударного механизма.
