Замена модуля управления Dewalt Nailers DCN660D1 2018

Это руководство показывает, как снять и заменить модуль управления для Dewalt Nailers DCN660D1 2018.

Модуль представляет собой сборный узел «всё в одном», включающий механизм спускового крючка, разъём аккумулятора и плату переключателя селектора.

Шаг 1

Перед началом ремонта извлеките аккумулятор из устройства.

Шаг 2

Используйте отвёртку T10, чтобы вынуть десять винтов, крепящих внешний корпус.

Некоторые из этих винтов находятся глубоко в гнёздах. Вы можете использовать плоскую отвёртку, чтобы ослабить такие винты.

Шаг 3

Положите устройство на левую сторону (с креплением для ремня).

Поднимите и снимите правую половину корпуса с устройства.

Шаг 4

Извлеките кнопку блокировки из её углубления.

При сборке убедитесь, что кнопка правильно установлена и зацепляет спусковой механизм.

Шаг 5

Выдвиньте разъём аккумулятора из его гнезда.

Шаг 6

Извлеките плату переключателя из её гнезда в корпусе.

Снимите два пружинных зажима с корпуса.

Шаг 7

При сборке используйте эти фотографии, чтобы помочь правильно разместить все свободные детали обратно в корпус.

Обязательно пропустите провода через жёлтую канавку.

Обязательно снова установите пружинные зажимы.

Шаг 8

Аккуратно переверните устройство.

Снимите левую половину корпуса с устройства.

Шаг 9

Пружина под кнопкой разблокировки имеет склонность отскакивать. Будьте осторожны, чтобы не потерять пружину.

Аккуратно извлеките кнопку разблокировки из устройства.

Извлеките пружину кнопки из устройства.

Шаг 10

Используйте отвёртку T25, чтобы вынуть два винта (по одному с каждой стороны), закрепляющих заднюю опору.

Шаг 11

Ослабьте два провода соленоида от задней опоры.

Шаг 12

Вытащите заднюю опору прямо из устройства.

Шаг 13

Используйте отвёртку T10, чтобы вынуть три винта, фиксирующие провода двигателя.

Совет при сборке: Провода двигателя имеют цветовую маркировку. Обязательно подключите провода двигателя так, как показано на фото.

Шаг 14

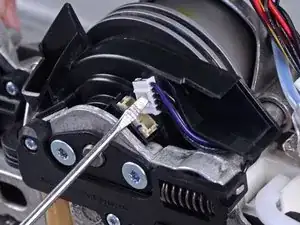

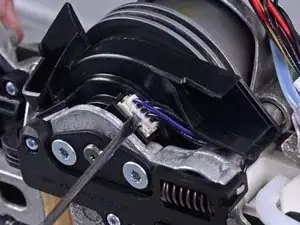

Используйте маленькую плоскую отвёртку, чтобы поддеть и отсоединить разъём датчика от боковой стороны двигателя.

Шаг 15

Вставьте наконечник инструмента-пика в отверстие втяжного разъёма, в которое подключён провод от модуля управления.

Убедитесь, что вы выбрали входной патрубок, который соединяется с модулем управления, а не с соленоидом.

Шаг 16

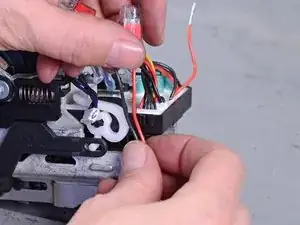

Держа инструмент-пик вставленным, потяните красный провод модуля управления из втяжного разъёма.

Шаг 17

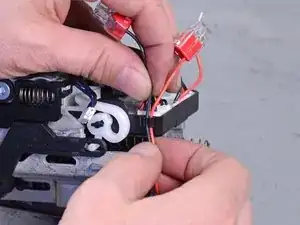

Повторите предыдущие два шага, чтобы отсоединить чёрный провод модуля управления от втяжного разъёма.

Шаг 18

Отстегните красный и чёрный провода соленоида от стороны модуля управления.

Шаг 19

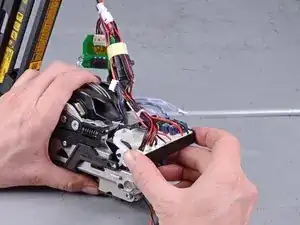

Поднимите и извлеките модуль управления из устройства.

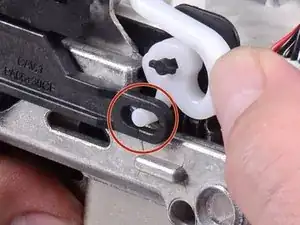

Совет при сборке: Убедитесь, что белый пластиковый исполнитель защёлкивается в чёрный рычажный элемент.

Шаг 20

Снимите белый пластиковый исполнитель с модуля управления и перенесите его на заменяемую деталь.

При установке привода убедитесь, что планка привода может нажимать на белую кнопку модуля управления.

Шаг 21

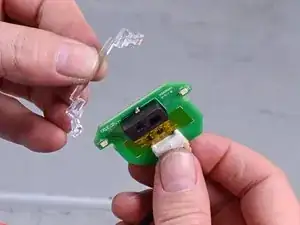

Аккуратно отожмите прозрачный световод от платы переключателя.

Световод хрупкий и легко ломается.

Перенесите световод на заменяемую деталь.

Шаг 22

Остаётся только блок управления.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
