Замена TRIAC 16A переключателя на паяльной станции Weller WLC100 NTW56058
Регулирующая ручка температуры паяльной станции Weller WLC100 часто выходит из строя из-за неисправности TRIAC-переключателя на плате регулировки нагрева. Чтобы восстановить работу регулировки, можно заменить этот недорогой переключатель. Понадобится использовать существующий паяльник Weller для выпаивания TRIAC-переключателя и последующей пайки нового. Если у Вас есть Weller, скорее всего, у Вас уже есть опыт работы с паяльником, и этот процесс не представляет серьёзной опасности. На выполнение этой работы уйдёт менее двух часов в зависимости от навыков. При работе с паяльником всегда существует риск ожогов. Требуется осторожность при обращении с горячим паяльником.
Шаг 1

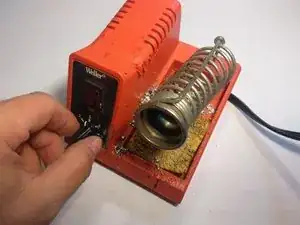

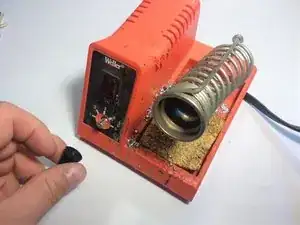

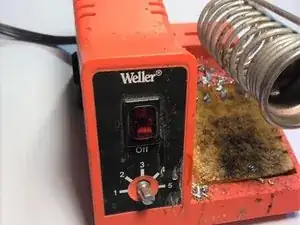

Снимите ручку с регулятора.
Шаг 2

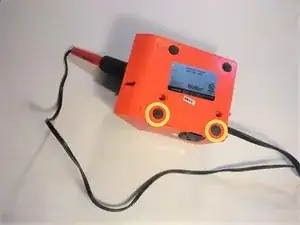

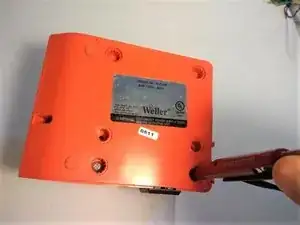

Выверните два винта Phillips #1 длиной 8.6 мм с нижней части паяльной станции.
Шаг 3
Снимите резиновые ножки, чтобы получить доступ к оставшимся винтам.
Шаг 4

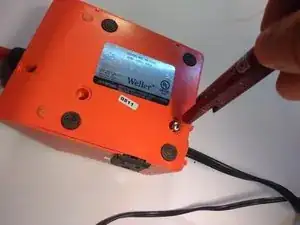

Выверните оставшиеся два винта Phillips #1 длиной 8.6 мм с нижней части паяльной станции.
Шаг 5

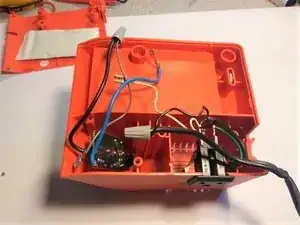

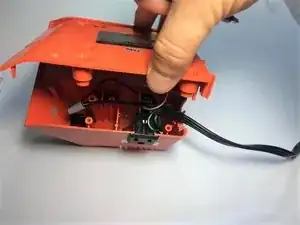

Разъедините верхнюю и нижнюю половины паяльной станции.
Шаг 6

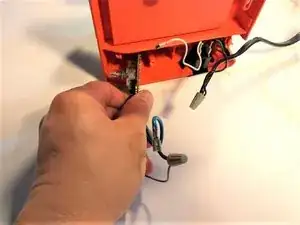

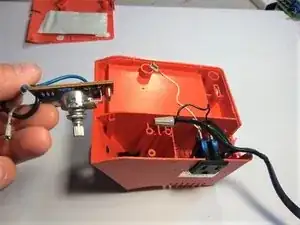

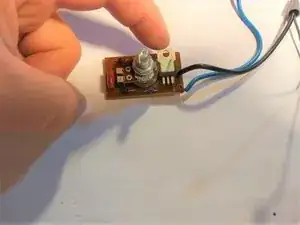

Снимите плату регулировки нагрева.
Шаг 7

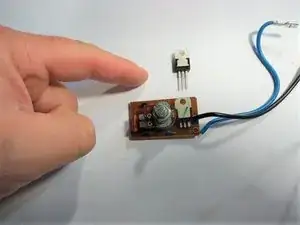

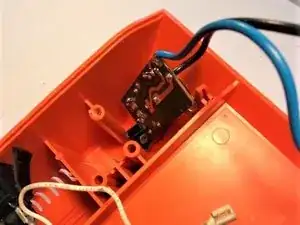

Ориентируйте новый TRIAC-переключатель так же, как был установлен старый.
Шаг 8

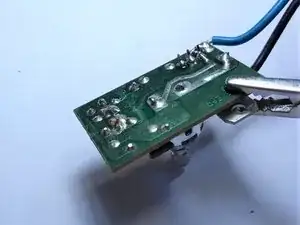

Выпаяйте три контакта.
Для получения дополнительной информации о пайке и выпаивании соединений посетите руководство How to Solder and Desolder Connections.
Шаг 9
Удалите TRIAC-переключатель, когда припой полностью удалён с контактов.
Шаг 10
Вставьте новый TRIAC-переключатель в три отверстия, оставшиеся после удаления старого.
Шаг 11
Запаяйте новый TRIAC-переключатель на плату.
Шаг 12
Проверьте, что все три контакта припаяны и припой не замыкает соседние контакты.
Шаг 13
Установите плату обратно в паяльную станцию.
Шаг 14
Протолкните ручку в отверстие так, чтобы она выступала с другой стороны.
Шаг 15
Убедитесь, что ручка выступает с другой стороны паяльной станции.
Шаг 16
Надеcьте шкалу на ручку.
Шаг 17
Поставьте нижнюю часть на место и верните все четыре винта и резиновые ножки, выполняя шаги четыре—два в обратном порядке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
