Замена гибкого трубопровода Echo Power Pruner 254 cc PPT2620 2019

Переключите выключатель в положение "остановка", чтобы отключить секатор перед проведением любых ремонтов.

Снимите защитный колпачок с свечи зажигания.

Используйте отвертку Torx T25, чтобы ослабить (но не снять) два винта, закрепляющих основную сборку трубопровода к управляющей ручке.

Снимите управляющую ручку с основной сборки трубопровода.

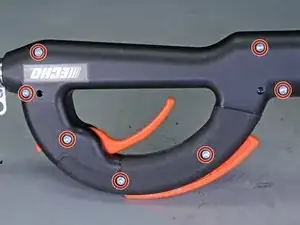

Используйте отвертку Torx T25, чтобы снять семь винтов, удерживающих объединенные части управляющей ручки.

Поднимите верхнюю половину управляющей ручки прямо вверх, чтобы снять ее.

Следующий шаг показывает снятые спусковой крючок и блокировка дросселя. Эти детали не нужно снимать для данного руководства.

Используйте отвертку Torx T25, чтобы ослабить (но не снять) винт, закрепляющий крюк ремня к трубке ручки.

Вам может понадобиться головка на 8 мм и вороток, чтобы удерживать гайку на задней стороне крюка ремня, пока вы ослабляете болт.

Снимите два винта T25, крепящих ручку к трубке ручки.

Соскользните крюк ремня с трубки и снимите его.

Соскользните оба зажима, которые удерживали ручку, с трубки и снимите их.

Соскользните гибкий трубопровод с трубки ручки и снимите его.
