Замена комплекта уплотнений насоса Wacker PG1 2014
Используйте данное руководство для замены комплекта механических уплотнений, расположенного за рабочим колесом насоса Wacker PG1 (2014).
Шаг 1
Перед началом ремонта отсоедините и снимите все шланги.
Переведите выключатель зажигания двигателя в положение ВЫКЛ.
Шаг 2
Используйте головку на 13 мм для снятия двух болтов, крепящих ручку.
Шаг 3
Снимите ручку.
Шаг 4
Используйте головку на 13 мм для снятия двух болтов, крепящих корпус поплавковой камеры.
Шаг 5
Снимите корпус поплавковой камеры.
Шаг 6
Используйте шестигранный ключ на 4 мм для снятия болта, крепящего крышку двигателя.
Шаг 7
Поднимите крышку двигателя и снимите её.
Шаг 8
Рабочее колесо накручено на выходной вал двигателя и его необходимо ослабить. Чтобы вал не вращался, нужно зафиксировать вентилятор двигателя.
Вставьте плоскую отвёртку между двумя лопастями вентилятора двигателя.
Шаг 9
Легкими ударами резинового молотка и выколотки по одной из лопастей рабочего колеса ослабьте его посадку на резьбе выходного вала.
Шаг 10

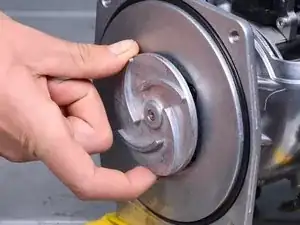

Раскрутите и снимите рабочее колесо руками.

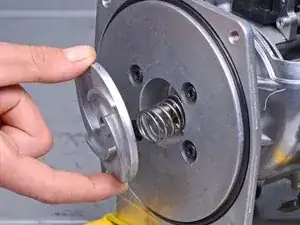

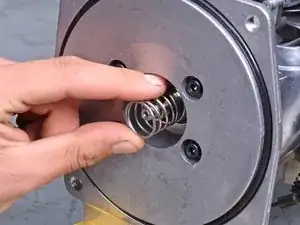

После снятия рабочего колеса пружина комплекта уплотнений может ослабнуть и выпасть.
Шаг 11

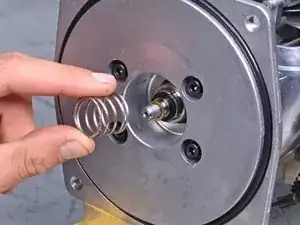

Снимите пружину комплекта уплотнений.
Шаг 12

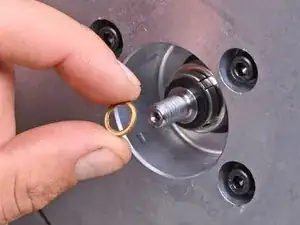

Снимите шайбу комплекта уплотнений.

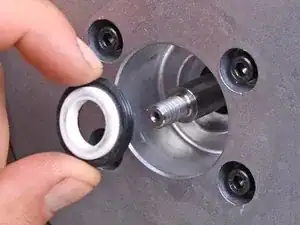

Снимите фланец комплекта уплотнений.
Снимите втулку комплекта уплотнений.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
