Замена дисплея Ersa i-CON 1
Если ваш дисплей Ersa i-CON повреждён, используйте это руководство, чтобы восстановить работоспособность вашей паяльной станции с новым дисплеем.
Дисплеи для замены доступны у компании kurtz ersa под номером детали 3EBLCD128X64 и у компании Orient Display под номером детали AMG12864PR-G-B12WTDW.
Шаг 1

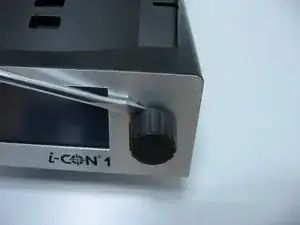

Снимите ручку управления с помощью нейлоновой лопатки.
В качестве альтернативы можно использовать плоскую отвертку, но будьте осторожны, чтобы не поцарапать металлическую лицевую панель.
Шаг 2

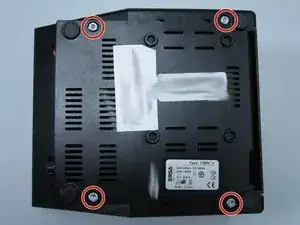

Переверните станцию и отвинтите четыре винта T20.
Верните станцию обратно на основания и поднимите верхнюю крышку.
Шаг 3

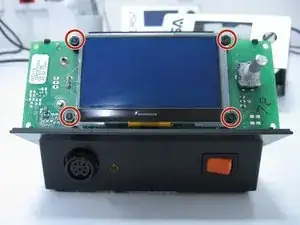

Используйте плоскогубцы или ключ, чтобы отвинтить четыре пластиковые гайки, удерживающие дисплей на месте.
Шаг 4
Осторожно переверните дисплей вверх.

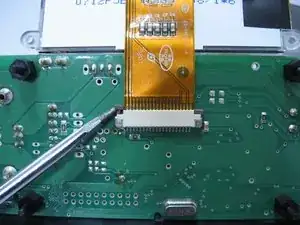

Ослабьте разъём дисплея, нажав на небольшие коричневые выступы с обеих сторон разъёма с помощью лопатки или аналогичного инструмента.
Вытащите шлейф из разъёма.
Заключение
Чтобы повторно собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
