Замена подсветки дисплея паяльной станции Ersa i-CON 1

Снимите поворотную ручку контроля, используя нейлоновую лопаточку.

В качестве альтернативы можно использовать плоскую отвёртку, но будьте осторожны — возможно образование царапин на металлической передней панели.

Переверните станцию и открутите четыре винта T20.

Переверните станцию обратно на основание и поднимите верхнюю крышку вверх и снимите её со станции.

Используйте плоскогубцы или гаечный ключ, чтобы открутить четыре пластиковые гайки, удерживающие дисплей на месте.

Осторожно откиньте дисплей вверх.

Освободите разъём дисплея, приподняв маленькие коричневые защёлки по обеим сторонам разъёма лопаточкой или подобным инструментом.

Вытяните ленточный кабель из разъёма.

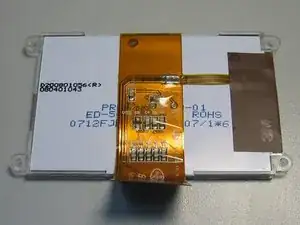

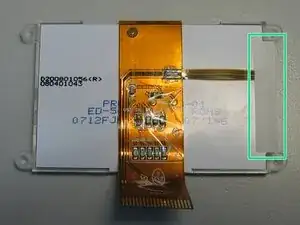

Подсветка дисплея скрыта под белой клейкой лентой с правой стороны дисплея.

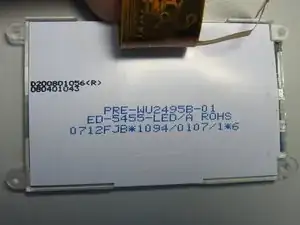

На втором фото показаны маркировки на дисплее.

Осторожно снимите белую клейкую ленту с покрытия с помощью ножа или подобного инструмента.

Убедитесь, что золотистая гибкая плата не отогнулась вверх вместе с покрывающей лентой!

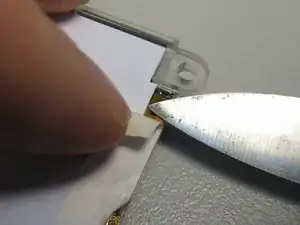

Зажмите плату ножом или подобным инструментом и отклейте её от покрывающей ленты.

Если вы удаляете остатки клея спиртом, будьте осторожны, чтобы он не просочился между слоями внутри области дисплея — это может привести к появлению некрасивых пятен.

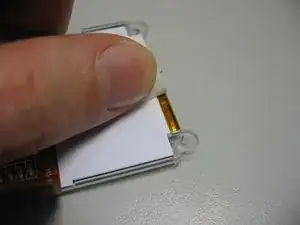

Используйте нож или подобный инструмент, чтобы аккуратно отклеить гибкую плату от основания из плексигласа.

Плата закреплена тонкой прозрачной двусторонней лентой. Старайтесь сохранить ленту на основании из плексигласа при отрывании платы. Если лента оторвётся вместе с платой, используйте кончик ножа, чтобы прижать её обратно к плексигласу.

Старайтесь как можно меньше сгибать плату, чтобы её было проще правильно установить обратно позже.

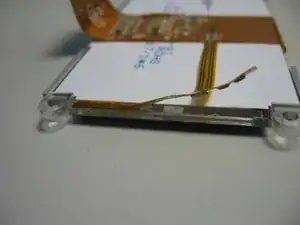

Сложите плату на заднюю крышку дисплея и закрепите грузом. Это откроет доступ к неисправным оригинальным светодиодам и некоторым резисторам.

Перед пайкой подложите термостойкий материал под плату, чтобы не повредить пластиковую заднюю крышку дисплея. Если пластик расплавится, могут появиться некрасивые пятна. На фото в качестве подложки использованы несколько листов бумаги.

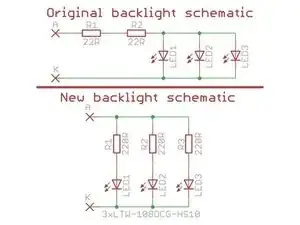

Проанализировав схему исходной подсветки, стало ясно, почему она выходит из строя: китайские конструкторы, создававшие дисплей, чтобы сэкономить место и деньги, соединили светодиоды параллельно.

Однако поскольку каждый светодиод имеет немного разное пороговое напряжение, один из них начинает потреблять больше тока и выходит из строя преждевременно. Оставшиеся два затем испытывают ещё большие токи и быстро перегорают.

Чтобы устранить эту проблему, я решил изменить соединение согласно нижней схеме. Я закоротил оригинальные резисторы 22R и добавил резистор 220R последовательно с каждым новым светодиодом.

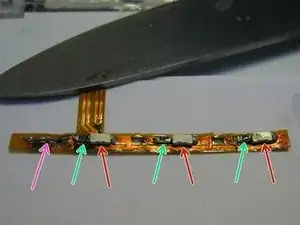

На плате достаточно места, чтобы впаять новые светодиоды (красные стрелки) вместе с их резисторами 220R (зеленые стрелки) на оригинальные контактные площадки.

Используйте резисторы в корпусе 0603, чтобы они поместились в доступное пространство.

Выпаяйте оригинальные резисторы 22R и закоротите их контактные площадки тонким проводом.

Проверьте, что все три новых светодиода работают, подав питание 5V на контактные площадки "A" и "K" на плате.

Приклейте плату обратно на основание из плексигласа.

Имейте в виду, что новые компоненты немного шире, поэтому следите, чтобы плата нигде не выпирала и не выступала. Если плата не ложится ровно, отклейте её и попробуйте немного изменить положение, пока она не ляжет плотно и ровно.

Закрепите плату новым покрывающим слоем ленты, например коричневой изолентой.

Убедитесь, что лента полностью закрывает плату и не оставляет зазоров или открытых участков.

Соберите паяльную станцию обратно и протестируйте дисплей, чтобы убедиться в его правильной работе.

Здесь показано сравнение оригинальной подсветки (слева) и новой подсветки (в центре). Новая подсветка немного ярче оригинальной; можно использовать более крупные резисторы (270 или 330 Ом вместо 220 Ом), чтобы уменьшить яркость.

Я также экспериментировал с универсальными всенаправленными светодиодами VLMW11R2S2-5K8L-08. Результат видно на станции справа — дисплей довольно тусклый, при этом наблюдается значительное просачивание подсветки на его правом краю, где расположены светодиоды. Поэтому я рекомендую использовать только направленные угловые светодиоды, такие как LTW-108DCG-HS10.

Поскольку новым светодиодам для достижения схожей световой отдачи требуется меньший ток, они должны прослужить дольше самой паяльной станции. Этот «приём» применим в целом; светодиоды высокой яркости всегда дают больше света при 2 мА, чем обычные светодиоды при 20 мА. При этом они потребляют меньше энергии, выделяют меньше тепла и служат значительно дольше.
