Замена кабеля питания насоса Wacker PST2 400 2008

Перед началом работы убедитесь, что устройство отключено от сети.

Вытяните два шплинта, фиксирующих запорные рычаги шланга, по одному с каждой стороны.

Опустите два запорных рычага вниз, чтобы разблокировать муфту шланга.

Снимите шланг с муфты на корпусе насоса.

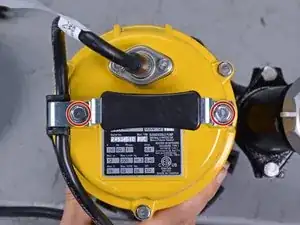

Используйте головку на 10 мм, чтобы открутить два болта, крепящих ручку к крышке корпуса.

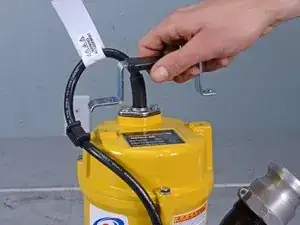

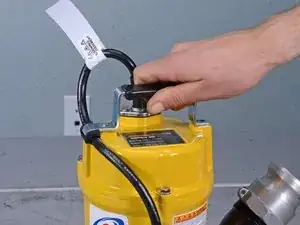

Снимите ручку.

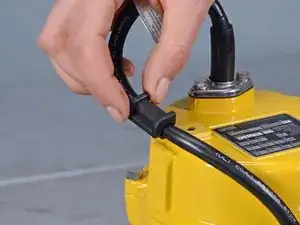

Снимите пластиковую направляющую кабеля с силового шнура.

При сборке убедитесь, что кабель имеет достаточный запас длины и не перегнут в месте изгиба перед тем, как зафиксировать направляющую болтом ручки.

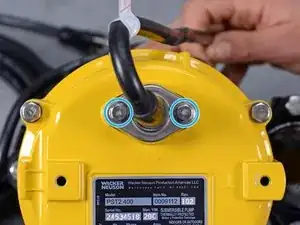

Используйте головку на 8 мм, чтобы открутить два болта, крепящих кабель питания к крышке корпуса.

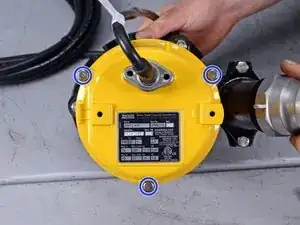

Используйте головку на 10 мм, чтобы открутить три болта, крепящих крышку корпуса к основному корпусу.

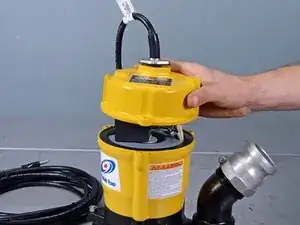

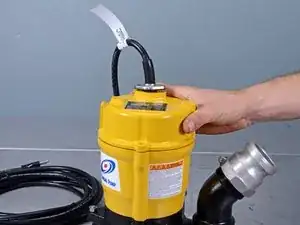

Поднимите крышку корпуса и снимите её с основного корпуса.

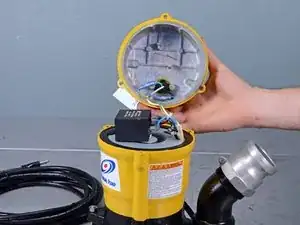

Крышка корпуса всё ещё соединена с кабелем питания, поэтому пока не пытайтесь полностью её отделить.

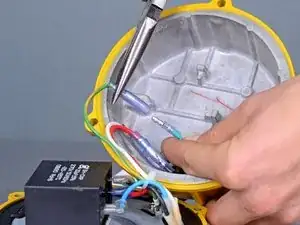

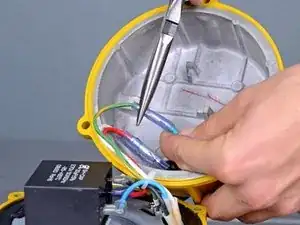

Используйте узкогубцы, чтобы отсоединить штекерный разъединитель заземляющего провода.

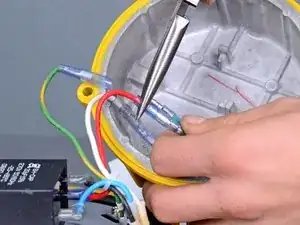

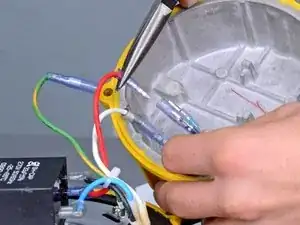

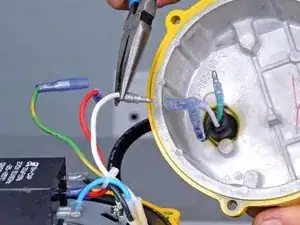

Используйте узкогубцы, чтобы отсоединить штекерные разъединители красного и белого силовых проводов.

При сборке:

Подключите чёрный провод кабеля питания к красному проводу устройства

Соедините вместе зелёные провода заземления

Соедините вместе белые провода

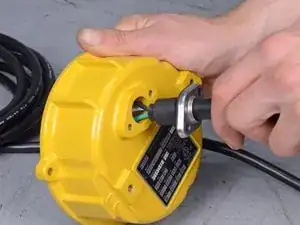

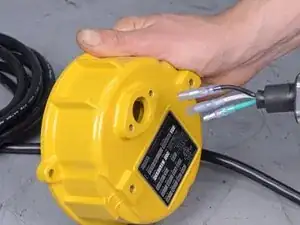

Вытяните свободный кабель питания через отверстие в крышке корпуса, чтобы снять его.
