Замена узла курка дросселя Echo Power Pruner 254 cc PPT2620 2019

Переместите выключатель в положение "выключено", чтобы отключить кусторез перед выполнением каких-либо ремонтов.

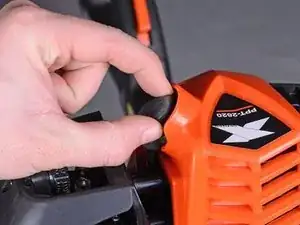

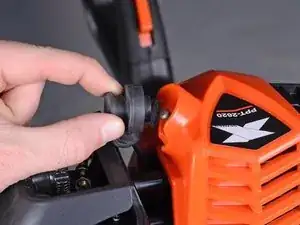

Снимите колпачок свечи зажигания, потянув его прямо вверх.

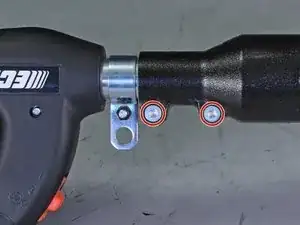

Используйте отвертку Torx T25, чтобы ослабить (но не снять) два винта, фиксирующие основной трубопровод к ручке управления.

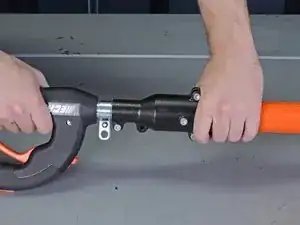

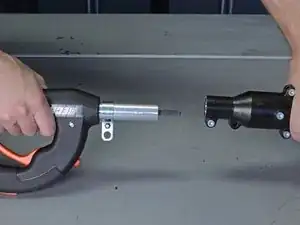

Снимите ручку управления с основного трубопровода.

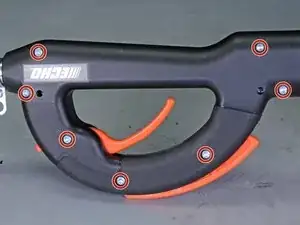

Снимите семь винтов T25, закрепляющих ручку управления.

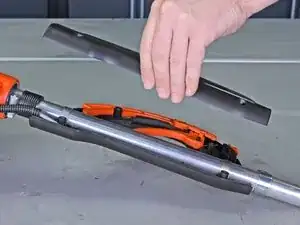

Поднимите верхнюю часть ручки управления прямо вверх, чтобы снять ее.

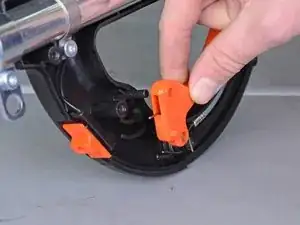

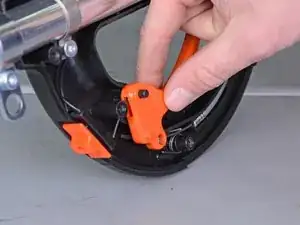

Снимите блокировку дросселя с ручки управления.

При сборке убедитесь, что блокировка дросселя и курок дросселя правильно ориентированы, и что маленькая пружина вставлена в отверстие на блокировке дросселя, как показано на втором фото.

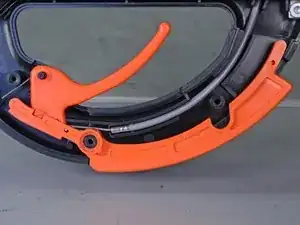

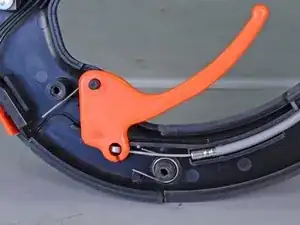

Снимите курок дросселя с ручки управления.

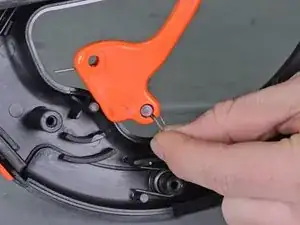

При сборке убедитесь, что пружина внутри курка расположена так, чтобы она обворачивалась вокруг оси курка и упиралась в винт слева от курка.

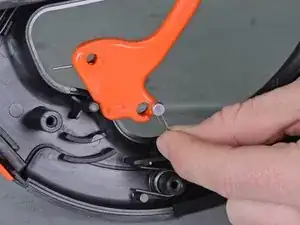

Проведите дроссельный кабель вбок через прорезь в курке дросселя, чтобы снять его с курка.
